Вакуумный стол позволяет обрабатывать плоские детали из листового материала

Для обработки плоских деталей нам потребовалась оснастка позволяющая легко фиксировать плоский лист алюминия без предварительной обработки (торцевания). Такое решение нашлось - вакуумный стол.

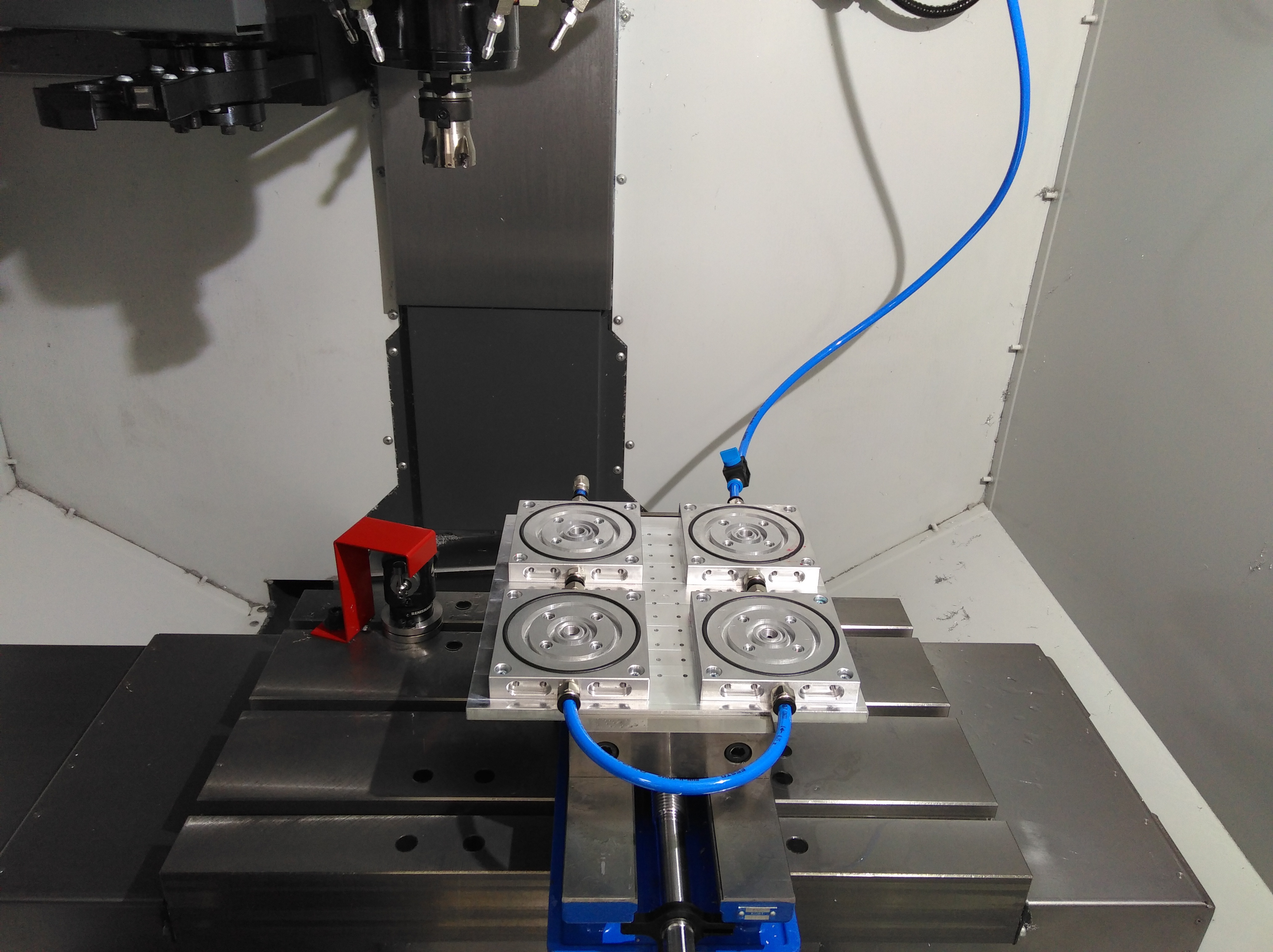

Данный стол был изготовлен из четырех отдельных присосок, каждая из которых предстявляет собой алюминиевую призму 120x120x15мм с выфрезерованными отверстиями для соединения в массив и подсоединения к источнику вакуума. На присосках по периметру выфрезрована канавка для укладки уплонительного шнура. В качества источника вакуума использован вакуумный эжектор VT-VE2 работающий на эффекте Вентури, на который подается давление 6 BAR от компрессора.

Размещенная на вакуумном столе заготовка из листового алюминия размером 300x300x10мм прижимается образующимся под ней отрицательным давлением к плоским поверхностям присосок с силой ~200кг.

Вся конструкция легко устанавливается в тиски Kurt DX6.

Расход сжатого воздуха при работе с вакуумным столом составляет около 110л/мин.
