Галерея/Видео - Установка тестирования процессорных модулей RanetkaPC

Для прошивки и тестирования производимых нами процессорных модулей в нашей комнании была спроектирована и изготовлена установка (стенд), позволяющая существенно упростить один из этапов производства модулей - тестирование.

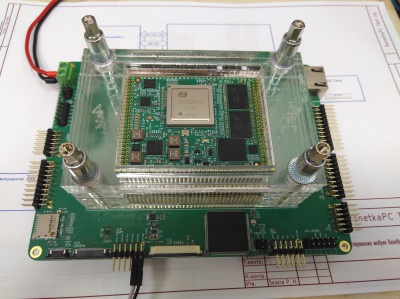

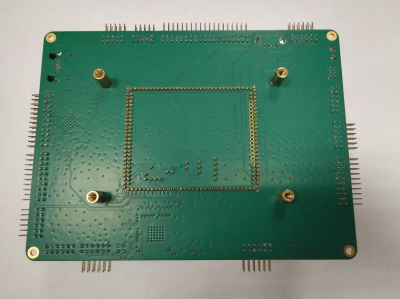

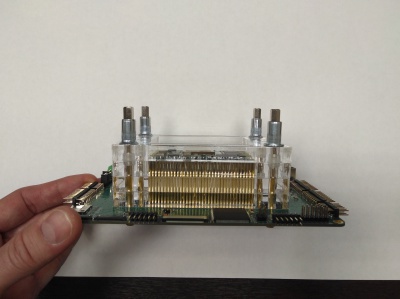

Стенд имеет механическую часть смонтированную на печатной плате, позволяет загрузить в него модуль без пайки, выполнить заданные операции и быстро выгрузить его. Процессорный модуль располагается внутри на серии подпружиненных пинов (Pogo Pin), которые снизу упираются своими острыми головками в контактные площадки модуля. Сверху модуль прижимается к пинам плитой из оргстекла и фиксируется четырьмя винтами для плотного и надежного контакта.

Данный вариант стенда не имеет каких либо средств автоматизации тестирования, а представляет собой удобный "development board" для процессорного модуля.

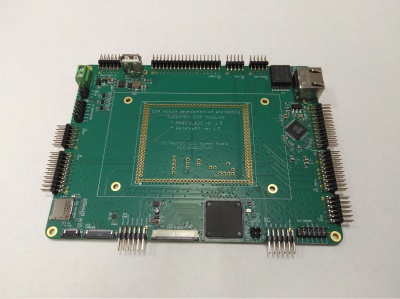

Помимо штиревых разъёмов от всех линий модуля, установка содержит:

1. USB разъем типа "A".

2. Трансивер Gigabit Ethernet с трансформатором и разъемом RJ-45.

3. Слот MicroSD для карты с ПО.

4. Разъемы для подключения LCD дисплея (RGB) и камеры (CSI).

5. ПЛИС Gowin для преобразования уровней интерфейса LCD RGB.

6. Необходимый набор стабилизаторов напряжения.

7. Перемычки для задания режимов работы/тестирования процессорного модуля.

Печатные платы представленные на изображениях произведены и собраны в России.
