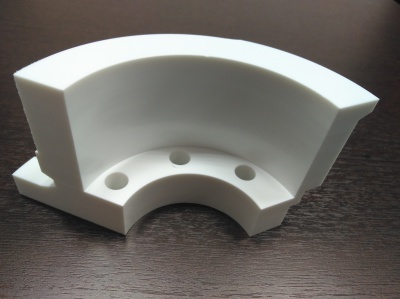

Галерея/Видео - Многоосевая деталь из платика Zedex

Данная деталь является копией оригинальной детали от импортного оборудования которая вышла из строя и не может быть приобретена эксплуатантом.

Оригинальная деталь была отсканирована с помощью оптического 3D сканера. По результирующей mesh сети было спроектировано новое твердое тело повторяющее форму mesh сети на рабочих поверхностях детали. Полученная таким образом 3D модель детали была сначала напечатана на 3D принтере, протестирована по месту экспулатации, несколько раз доработана. После чего изготовлена финальная версия детали медотом фрезерования на ЧПУ в 5-ти координатах из пластика Zedex.

Видео процесса обработки на ЧПУ: http://www.youtube.com/embed/AuZF0d67LT8
