Галерея/Видео - Винтажная ручка для комода

Mesh модель винтажной ручки от комода сканированная на зондирующем 3D сканере и изготовленная методом фрезерования в 4х осях.

Один добрый человек как-то принес нам винтажную ручку от старого комода реставрацией которого он занимается в качестве хобби. Основной посыл - изготовить с десяток таких же, желательно максимально близких по дизайну, ручек с целью заменить оригинальные и сносившиеся в процессе долгой эксплуатации. Мы отсканировали принесенный образец на зондирующем 3D сканере (на базе нашего маленького станочка Roland MDX-40A) и построили mesh модель в формате STL. При попытке обработать данную деталь в нескольких импортных CAM системах столкнулись с проблемой - так, как данный mesh представляет из себя около 1 млн точек, даже просто открытие этого файла в CAM уже вызывает трудности, не говоря об его отображении (рендеринги) и созданий траекторий обработки. В общем, на тот момент мы не смогли справиться с задачей и отложили её до лучших времен, и такие времена настали.

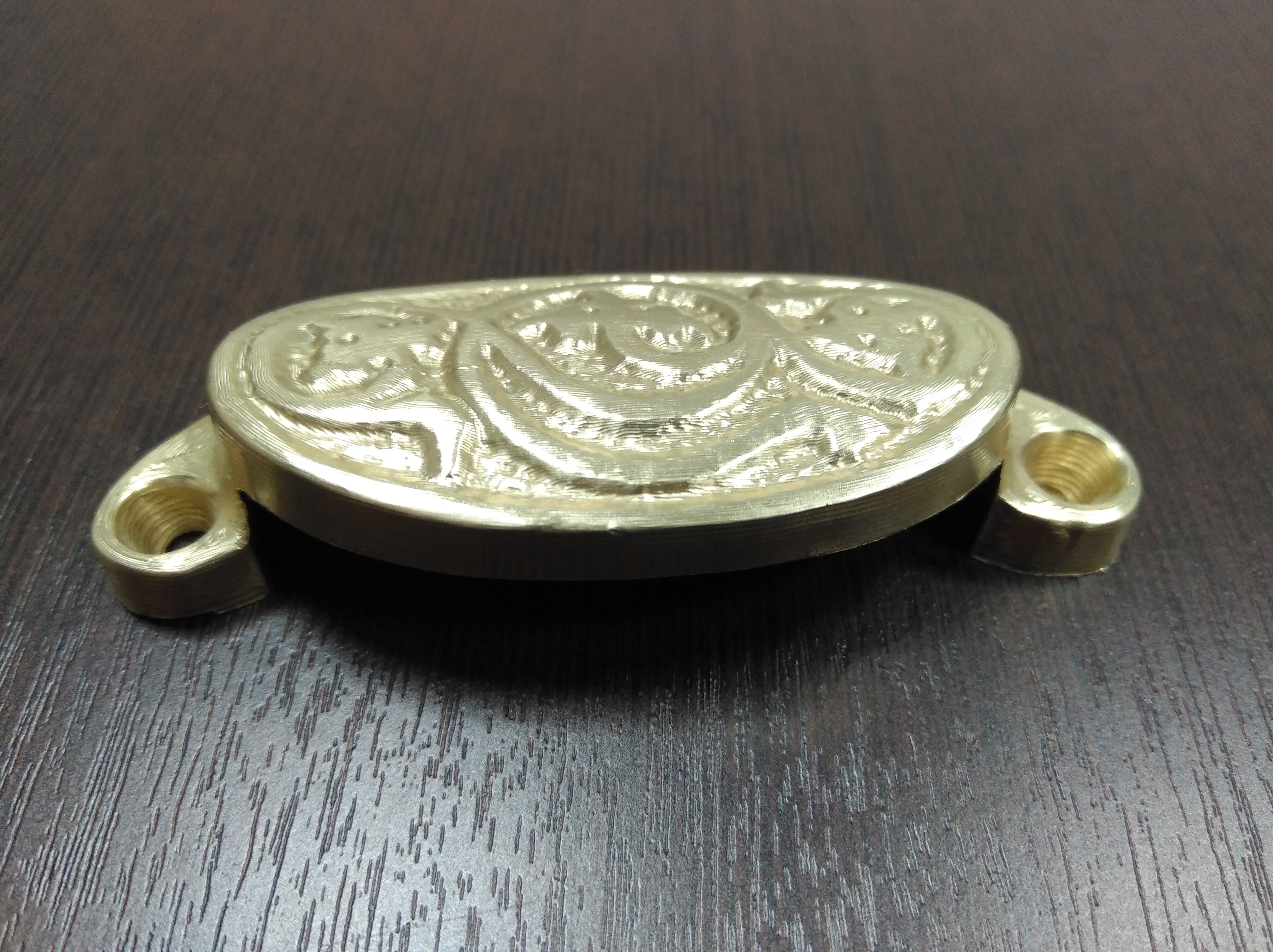

С целью ознакомления, с прицелом на приобретение программного обеспечения для машинной обработки, нам официальный поставщик прислал последнюю версию ПО SprutCAM (V12) и сразу возникла идея попробовать его в обработке mesh моделей. На удивление, загрузка mesh модели ручки от комода не вызвала затруднений - файл в 68МБ загрузился моментально и модель прекрасно отобразилась. При этом, вращение модели не создавало каких либо затруднений вызванных производительность вычислительной и/или графической системой ПК - отрисовка отличная. Немного поосвоившись со специфическим интерфейсом SprutCAM и его закоулками мы расчитали и успешно изготовили данную деталь методом фрезерования в 4х осях на Haas DT-1. Результат представлен на фото.

Время машинной обработки: 50 минут.

Материал: латунь Л90.

Количество использованных инструментов: 4.
