Галерея/Видео - Деталь для КПП токарного станка

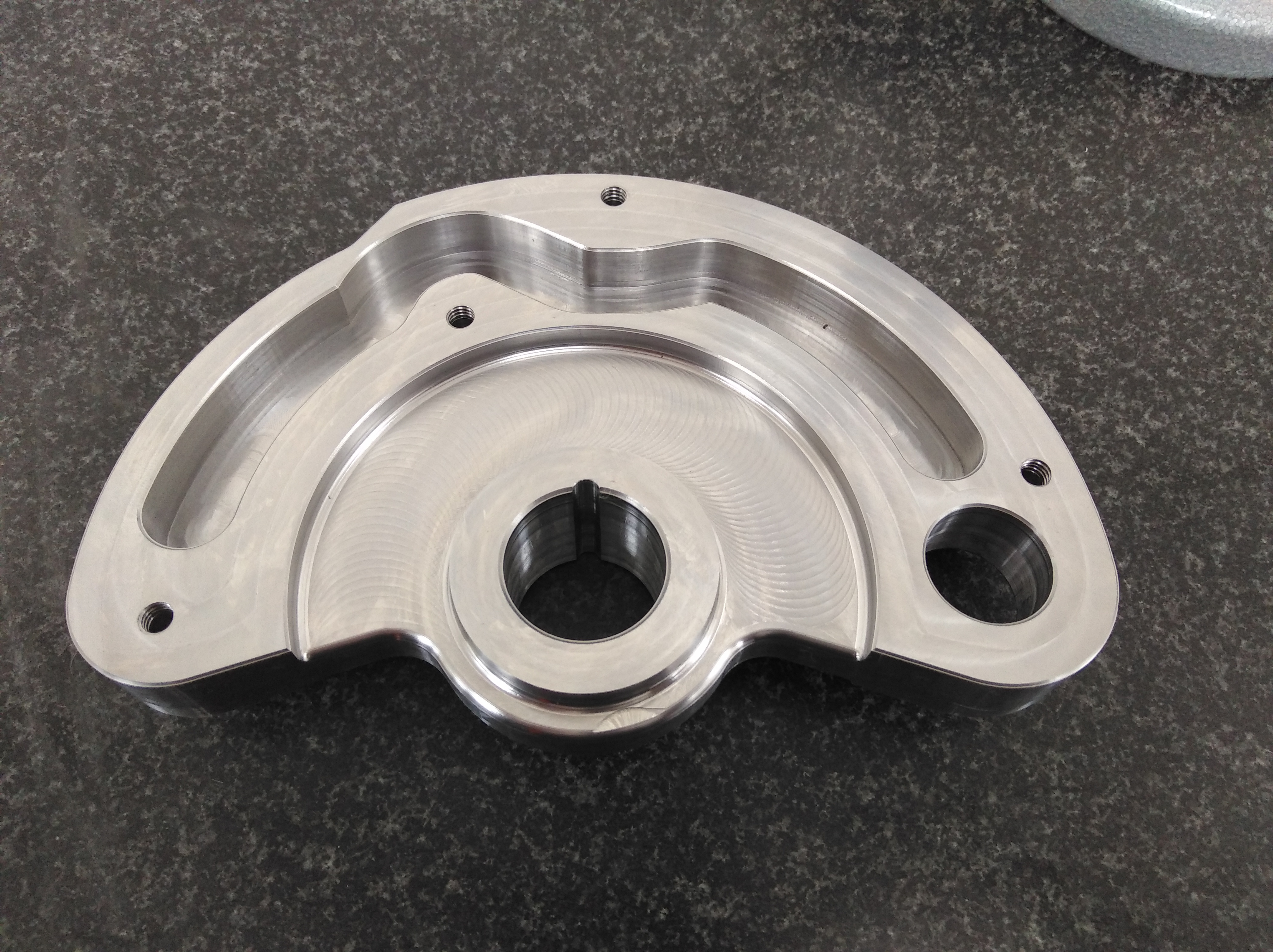

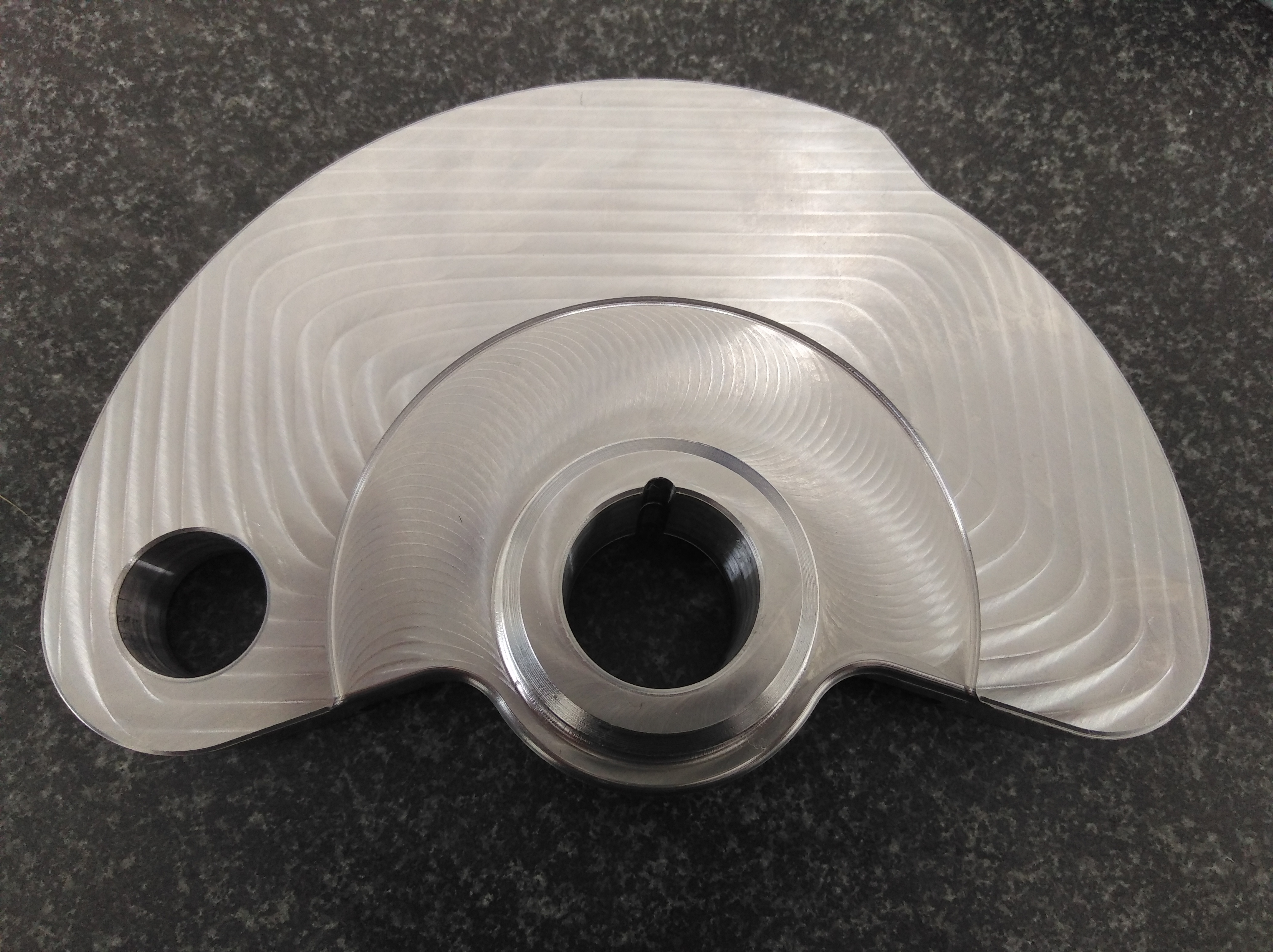

К нам обрабилась небольая фирма, специализирующаяся на ремонте и модерниации старых станков отечественного производства, с вопросом изготовления простой, но в тоже время заковыристой детали для одного из находящихся на ремонте токарных станков. Деталь эта расплагается в коробке переключения передачь и содержит паз/канавку особой формы, которая и определяет работку коробки. Данную деталь заказчик пожелал выполнить из стали Ст.3 с прицелом на последующую закалку. По мимо образца (старой выработанной детали), заказчик предоставил модель выполненную в САПР КОМПАС-3D. Данная модель была переведена в формат STEP и оработана в CAM пакете Fusion 360. Для фиксации заготовки в станке нами была спроектировна и изготовлена незамысловатая оснастка - плита из Д16Т прямоугольной формы с рядом крепежных и технологических отверстий различного диаметра. Конечный результат обработки представлен на фото.

Время машинной обработки: 4 часа 50 минут.

Материал: сталь Ст.3.

Количество использованных инструментов: 7.
