ООО "Фабмикро" осуществляет контрактную сборку электронных печатных плат с одно- и дву-сторонним монтажом, с использованием компонентов поверхностного монтажа (SMT), выводных компонентов (THT) и их смеси, на своих мощностях, с использованием специализированных промышленных автоматов.

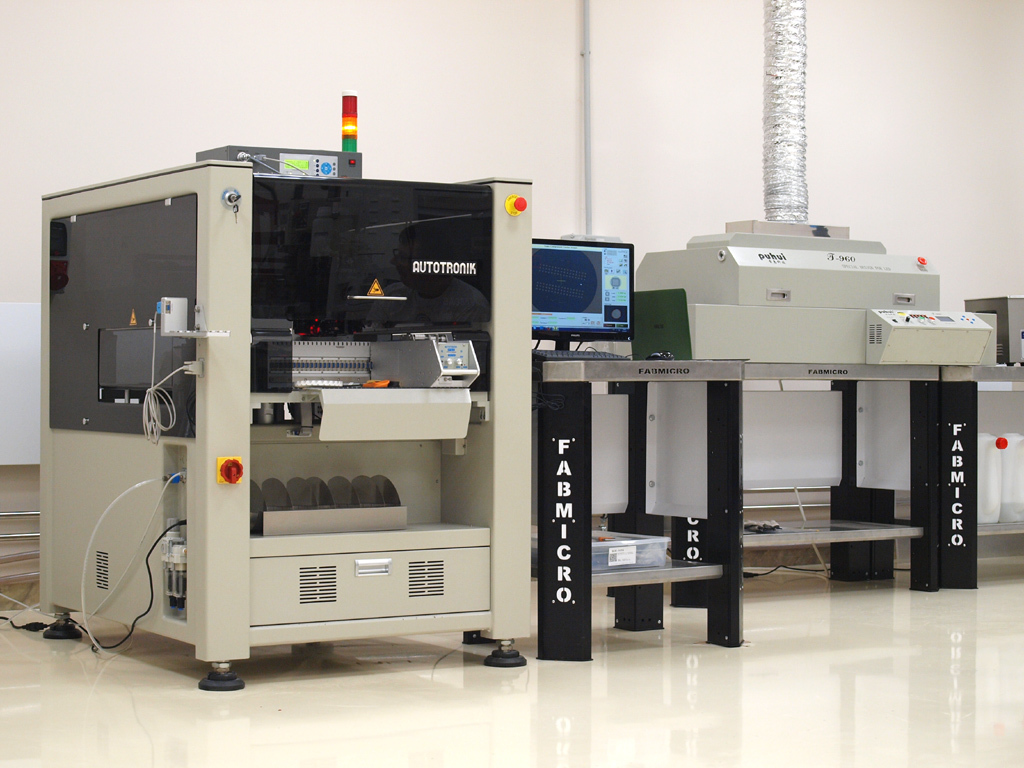

Монтаж SMD компонентов осуществляется на автомате-установщике Autotronik BA385V2 (Германия), оснащенным двумя головками для подбора компонентов из разнообразных типов питателей - стандартные катушки 8/16/24 и 32мм, вибропеналы, поддоны JEDEC, обрезки лент и россыпь. Автомат оснащен пятью камерами машинного зрения для выравнивания компонентов перед установкой "на лету". Освоена установка "чип" компонентов минимального типоразмера "0201" и микросхем QFP и BGA с минимальным шагом выводов - 0.4мм.

Установленный у нас автомат Autotronik BA385V2 оснащен одним прецизионным дозатором паяльной пасты и одним дозатором клея. Использование прецизионного дозатора позволяет производить сборку печатных плат без использования трафаретов для нанесения паяльной пасты, что существенно сокращает время и стоимость выполнения сверх-малых и малых серий изделий, позволяет выполнить сборку единичных экземпляров изделий (прототипов) в течении 3-5 часов, включая переналадку автомата.

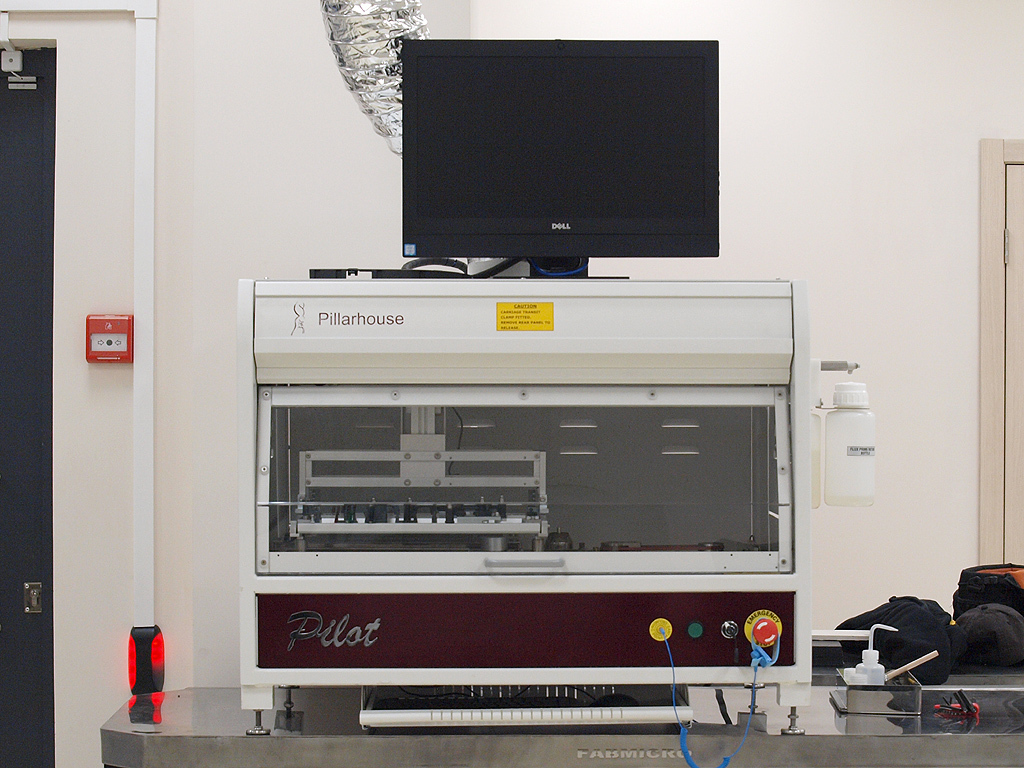

Монтаж выводных компонентов и разъемов осуществляется на автомате селективной пайки Pillarhouse Pilot (Англия). Данный автомат оснащен цифровой камерой для облегчения процесса программирования (настройки на новое изделие), системой флюсования и ИК преднагревом. Все это позволяет достичь высокого качества паяных узлов и их повторяемость, выполнять сверхмалые и малые серии с минимальным временем переналадки. Автомат Pillarhouse Pilot функционирует в полу-автоматическом режиме - загрузка и выгрузка печатных плат осуществляется оператором, а весь процесс пайки ведется автоматически по заданной программе.

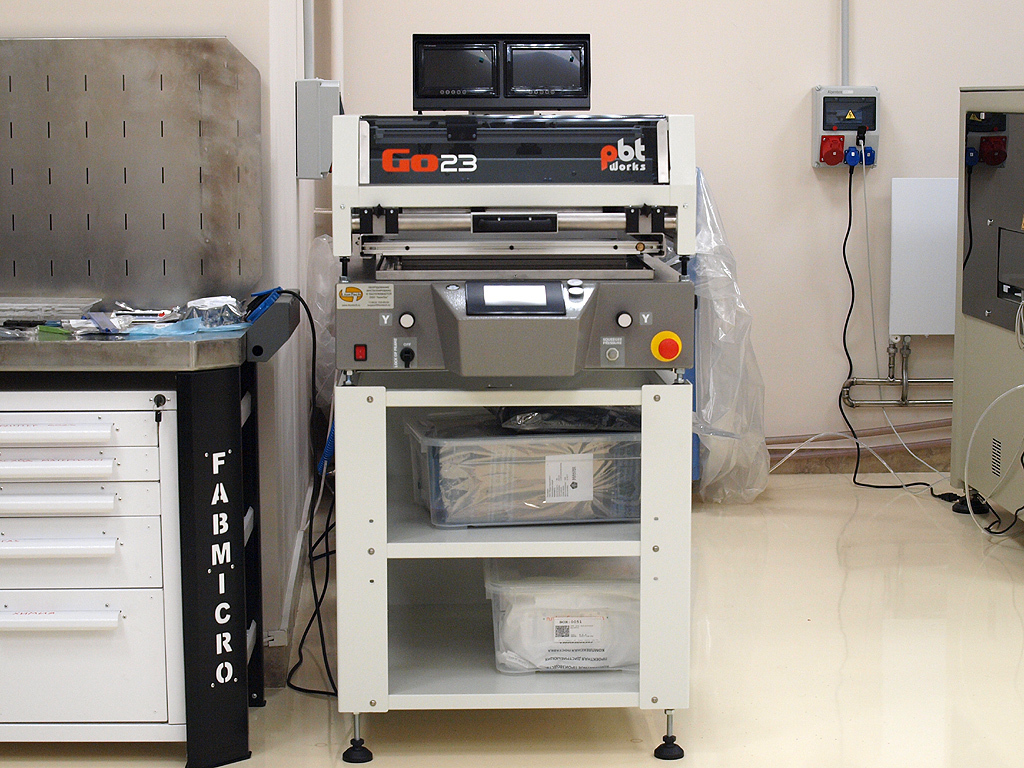

При выполнении малых и средних серий мы используем принтер трафаретной печати PBT Go23 (Чехия), позволяющий быстро и качественно наносить паяльную пасту на поверхность печатных плат используя стальные трафареты. Принтер Go23 имеет две цветные камеры, позволяющие упросить совмещение апертур трафарета с контактными площадками печатной платы и повысить точность совмещения.

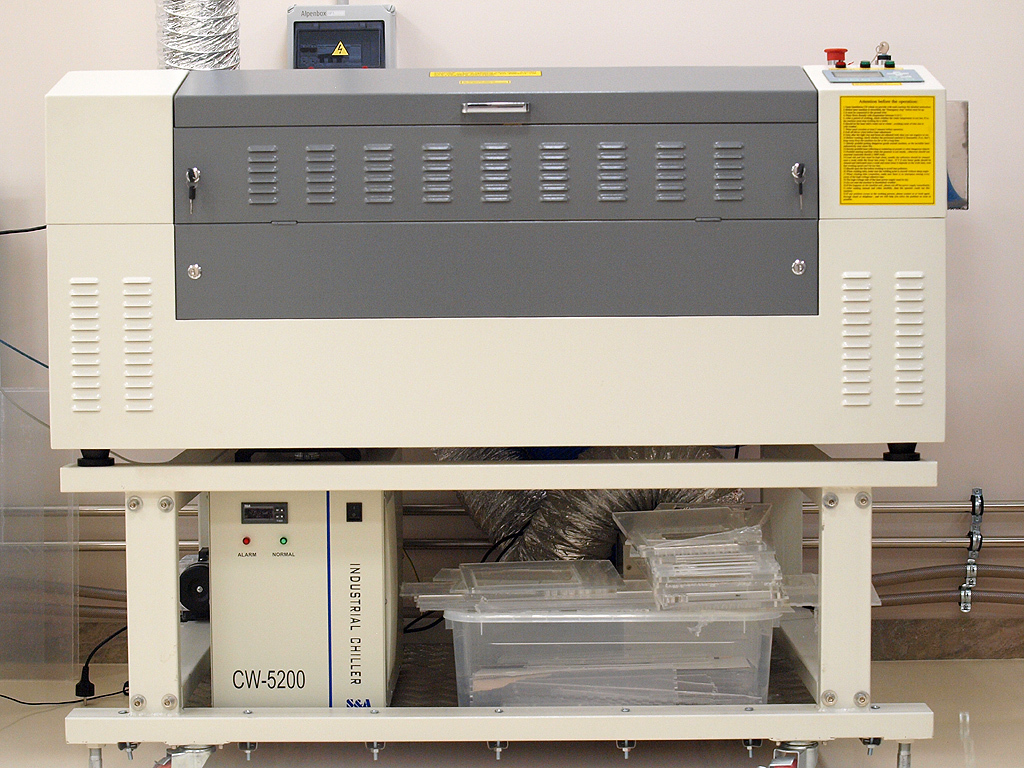

Нами освоена технология трафаретного нанесения паяльной пасты с использованием пленочных (ПЭТ) трафаретов. Изготовление пленочных трафаретов мы ведем непосредственно в цеху монтажа печатных плат с помощью лазерного резака Rabbit HX9060SC оснащенного CO2 лазерной трубкой мощностью 120Вт.

Использование пленочных трафаретов пригодно только для небольших серий (до 30 шт изделий), в то же время позволяет существенно сократить время исполнения заказа и его стоимость.

Тарифы на услуги контрактной сборки печатных плат

Стоимость одной точки пайки SMD компонента на автомате: 2,2 руб.

Стоимость одной точки пайки выводного компонента на автомате: 3,5 руб.

Стоимость одной точки пайки при ручном монтаже: 6,0 руб.

Стоимость подготовки к автоматическому монтажу: 3 500 руб за каждые 10 номиналов.

Стоимость подготовки к ручному монтажу: 3 500 руб за каждые 10 номиналов.

Отмывка плат после монтажа осуществляется в УЗ составом Vigon US - бесплатно.

Устранение дефектов монтажа после автоматической сборки осуществляется бесплатно.

Цены указаны для сверх-мелких серий изделий количеством от 1 до 20 шт. Для серий с количеством изделий 20 и более имеются прогрессивные скидки.

Для сверх-мелких серий мы бесплатно изготовим пленочный трафарет для исполнения вашего заказа.

Дополнительные условия

- Корпуса BGA и QFP не влияют на стоимость.

- Рентген-контроль качества пайки BGA не осуществляется.

- Минимальный тип чипового компонента: "0201".

- Минимальный шаг выводов микросхем: 0,4 мм.

- Стоимость распайки разъемов типа "монтаж на корпус" или "монтаж на провод" определяется по отдельной договоренности и зависит от сложности разъема и числа выводов в нём.

- Для серий изделий количеством более 30 шт (если они не собраны в мульти-заготовку) обязательно предоставление металлического трафарета формата Z4P 584x584 мм.

- Мы можем спроектировать для вас металлический трафарет и изготовить его у одного из наших партнёров, за дополнительную оплату.

- Компоненты предоставляются заказчиком (или заказываются нами по вашему проекту) с запасом. Для микросхем минимальный запас составляет 5% + одна штука. Чиповые компоненты предоставляются с запасом 10% + необходимое количество для сборки одной дополнительной платы.

- Печатные платы предоставляются заказчиком (или заказываются нами по вашему проекту) с запасом 5%. Минимальный запас печатных плат - 1 шт.

- Запас плат и компонентов необходим для осуществления настройки (программирования) автомата. В процессе настройки компоненты могут выйти из строя или быть безвозвратно утеряны.

- Неиспользованный остаток компонентов и печатных плат возвращается заказчику после полного исполнения заказа.

- Не смотря на то, что мы всегда проводим визуальный осмотр предоставленных нам компонентов и печатных плат, мы не несем ответственности за дефекты печатных плат и компонентов выявленные заказчиком после монтажа, если они не вызваны непосредственно самим монтажом.

- При автоматическом монтаже заказчик обязан предоставлять только такие компоненты, которые сертифицированы производителем этих компонентов для поверхностного монтажа (пригодные для SMT технологии) и выдерживают оплавление припоя в конвейерной печи без нарушения функциональной целостности.

- Мы не несем ответственность за разрушение компонентов вызваное процессом оплавления припоя в конвейерной печи.

- Заказчик обязан уведомить нас о наличии в проекте компонентов требующих низкотемпературные термопрофили, а также о компонентах чувствительных к ультразвуковой мойке или к мойке в водных растворах щелочей.
