Наша компания производит изготовление (методом фрезерования) корпусных и иных деталей из алюминия и его сплавов, стали и нержавейки на высокоскоростном обрабатывающем центре DT-1 производства американской фирмы Haas Automation, Inc. в 3-х, 4-х и 5-ти координатной системе. Так же производим обработку деталей методом точения на токарном станке с ЧПУ Haas TL-1.

Достоинства обоработки на ЧПУ:

- Быстрота исполнения заказа : от 3-х дней при наличии материала и режущего инструмента.

- Высокая точность обработки: до 50мкм - в стандарных режимах резания и до 10мкм в высокоточном.

- Широховатось поверхностей может быть менее 0.5 мкм при использовании полировального инструмента XEBEC на основе стекловолокна.

- Высокая степень повторяемости при производстве мелких и средних партий изделий.

- Широкий спектр обрабатываемых материалов: алюминиевые сплавы (АМг6, Д16Т), медные сплавы (латунь, бронза), сталь черная (ст3, ст45), сталь легированная (40X), нержавейка (12Х18Н10Т).

Расчет стоимости изготовления производится исходя из:

1. Стоимости разработки управляющей программы для ЧПУ: от 8000 руб.

2. Стоимости непосредственно машинной обработки: от 2400 руб/час.

3. Стоимости режущего инструменита: при наличии необходимого инструмена в смету включается только его износ или расход режущих пластин.

4. Стоимости материала.

Возможно изготовление деталей из материала заказчика, при этом материал должен предоставлятся с запасом миниму для двух итераций отработки управлящей программы.

Так же необходимо учитивать, что при обработки сложных 3D изделий требуется изготовление специализированной оснастки, стоимость которой оговаривается отдельно.

В наличии имееются заготовки из алюминиевых сплавов АМг6 и Д16Т.

Ограничения при фрезеровании на DT-1:

- Максимальный размер обрабатываемой заготовки на 3 осях: 450x350x300мм (XYZ), до 50 кг.

- Максимальный размер обрабатываемой заготовки на 4 осях: 300x250мм (L, Ф), до 20 кг.

- Максимальный размер обрабатываемой заготовки на 5 осях: 160x160x130мм (XYZ), до 10 кг.

Ограничения при точении на TL-1:

- Максимальное расстояние между центрами: 700мм

- Максимальный диаметр заготовки: 200мм

- Максимальный вес заготовки: 30 кг.

Требования:

- Наличие 3D модели или чертежа в электронном виде: формат STEP.

- Возможна разработка электронного чертежа по эскизам и наброскам за дополнительную оплату.

- Требования к проектированию деталей с целью минимизации затрат на производство

Видео:

1. Фрезерование детали "хомут" из алюминиевой плиты с помощью вакуумного стола

2. Фрезерование корпусной детали на Haas DT-1

3. Сверление отверстий в листе алюминия на Haas DT-1

4. Фрезерование детали "Рамка фотосканера" на Haas DT-1

5. Автоматический поиск "нуля" заготовки на Haas DT-1

6. Полуавтматическая смена инструмента на Haas DT-1

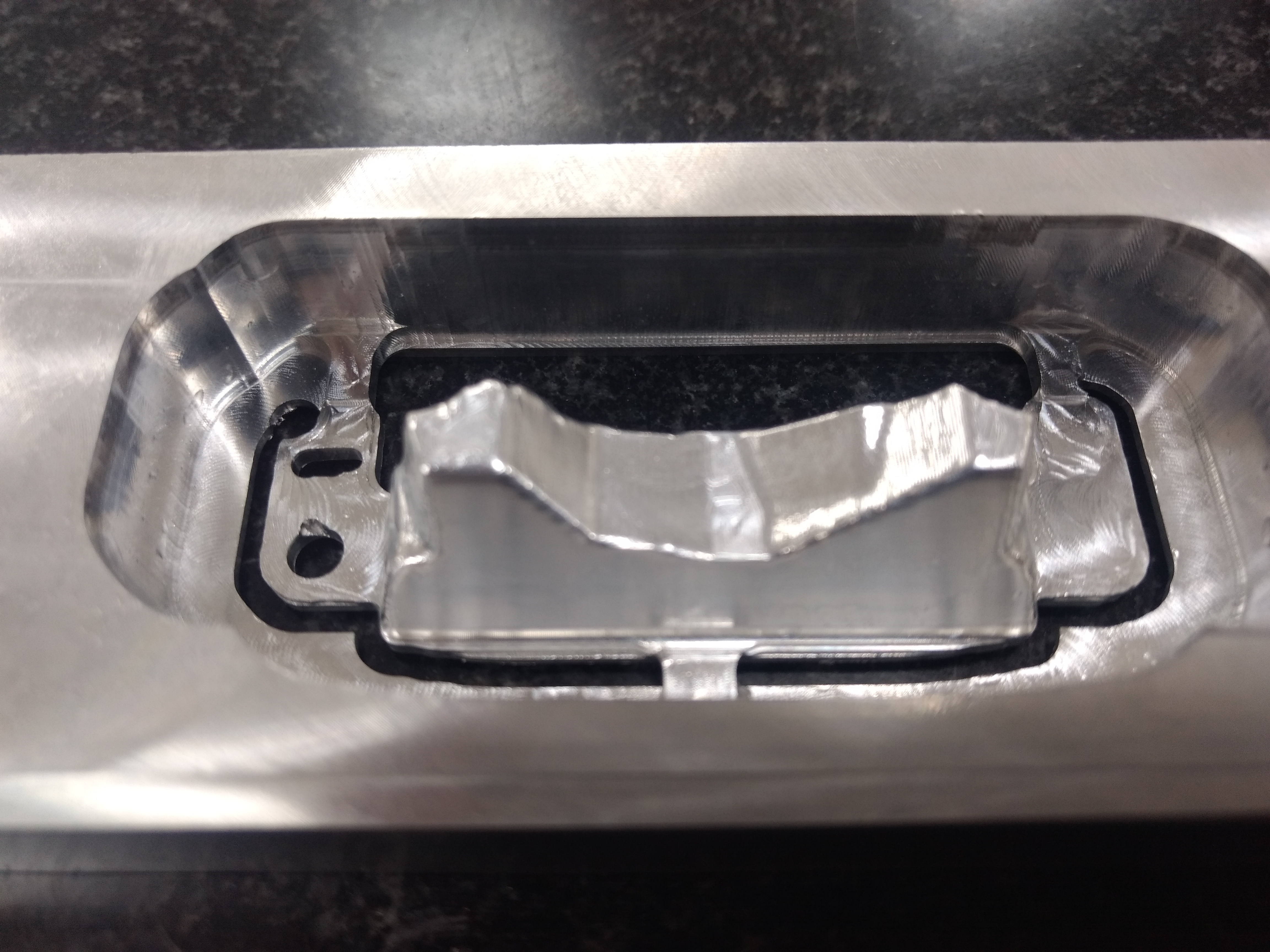

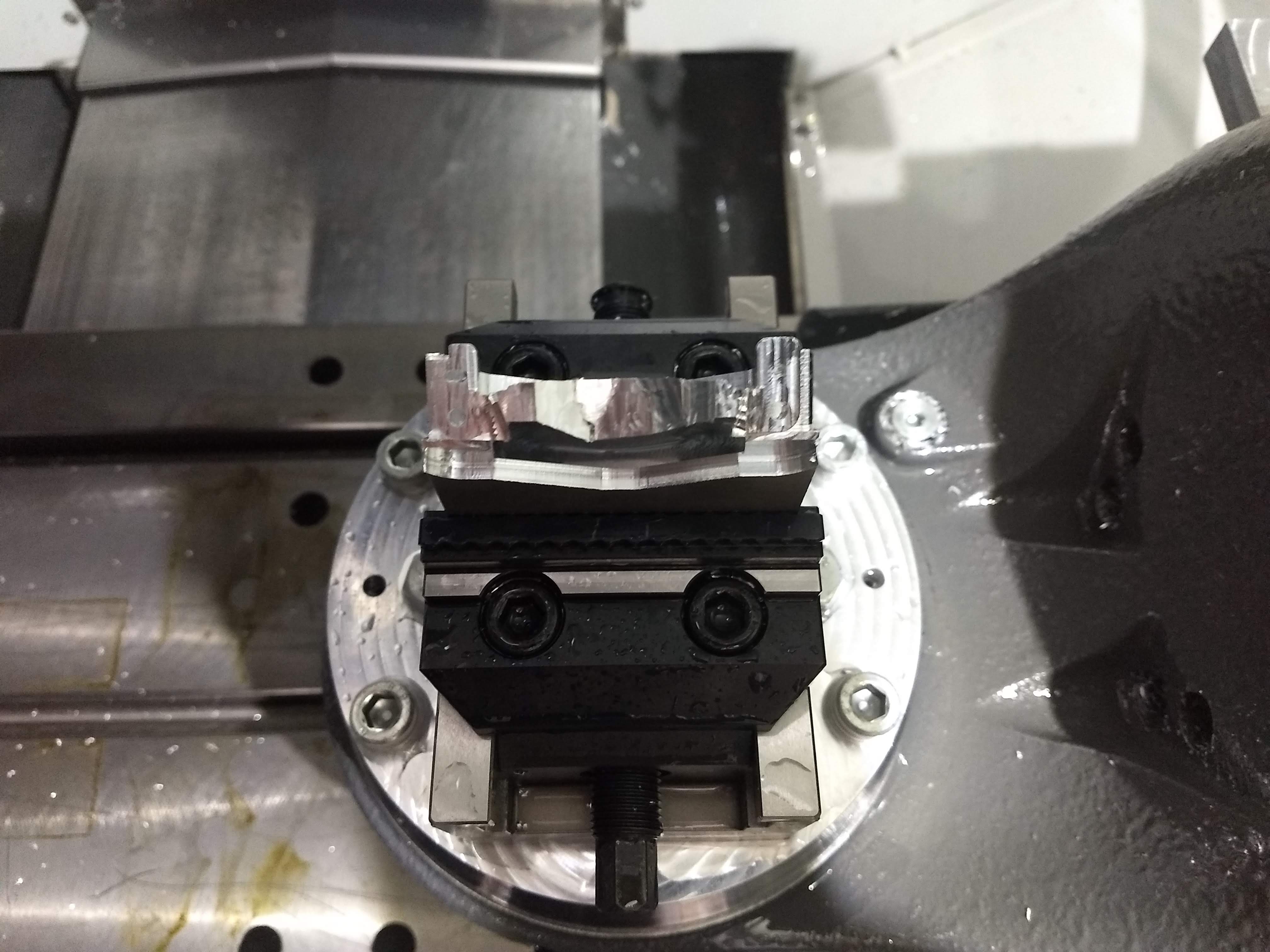

7. Обработка детали "шторка фары Nissan Leaf" в 5-ти осях на Haas DT-1 и TRT-160

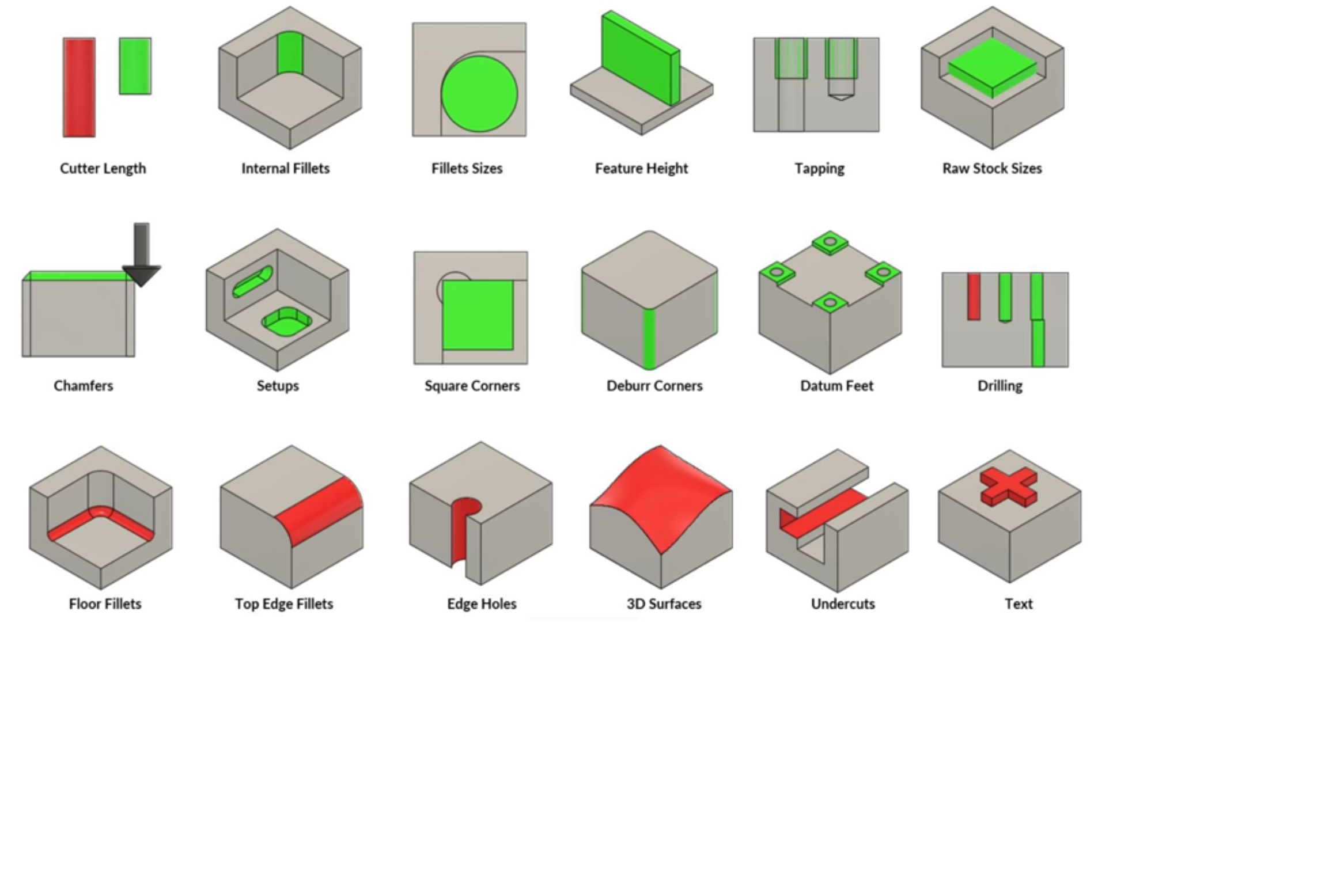

Правила проектирования деталей для ЧПУ:
