CAT и аудио интерфейс любительской радиостанции

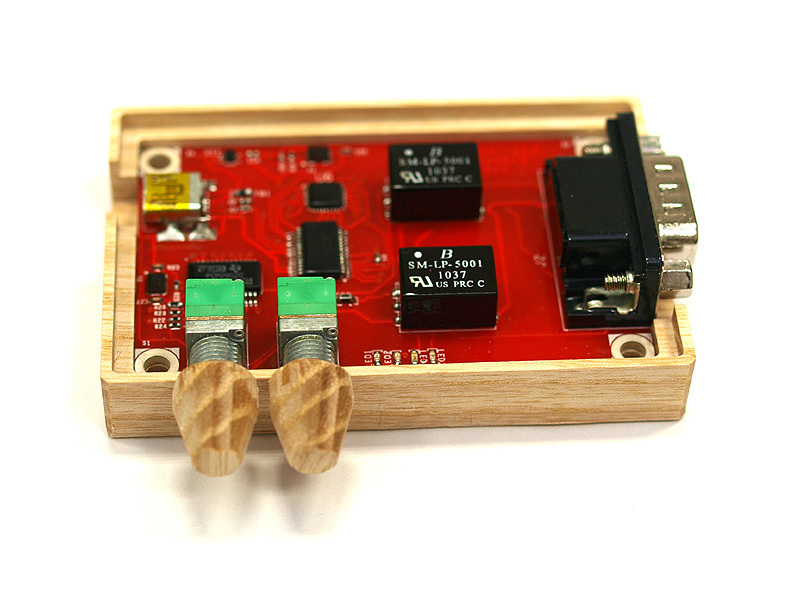

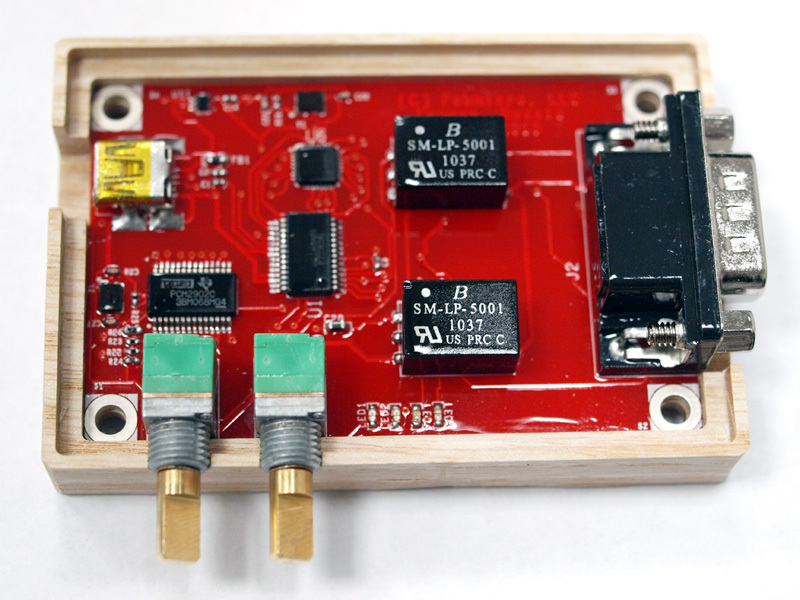

Аудио и CAT интерфейс любительского трансивера UNICAT версия A2 представляется собой устройство сопряжения любительской КВ/УКВ радиостанции с персональным комьютеорм через порт USB.

Функции устройства UNICAT A2

♦ Встроенный звуковой кодек TI PCM2900 экспортируется в операционную систему персонального компьютера как дополнительная звуковая карта (USB AUDIO DEVICE), позволяет вести прием и передачу звуковой частоты с/в радиостанцию. Данная функция может быть использована как для записи радиообмена (QSO), так и для работы всеми доступными цифровыми модами, в том числе PACKET, RTTY, PSK31, а наличне точного кварцевого резонатора позволяет проводить QSO такими модами как SSTV и OLIVIA.

♦ Конвертор последовательного порта на базе оригинального FTDI FT232R позволяет считывать и устанавливать частоту настройки любительской радиостанции, автоматически переключать режимы и т.д.

♦ Управление переходом в режим передачи (PTT) спомощью сигнала RTS и манипуляцией CW спомощью сигнала DTR последовательного порта позволяет работать телеграфом с клавиатуры персонального компьютера.

Отличительные особенности UNICAT A2

♦ Полная гальваническая развязка интерфейсов персонального компьютера и радиостанции, в том числе по линии "заземления" (GND).

  - развязка звуковой части выполнена спомощью двух 100 ом-ных трансформаторов;

  - развязка CAT интерфей выполнена на четырех оптронах.

♦ Быстрая регулировка уровней входного и выходного сигналов спомощью двух потенциометров.

♦ Скорость передачи по CAT интерфейсу до 38400 бод.

♦ Не требует отдельного питания.

♦ Всего один USB кабель от вашего компьютера до UNICAT A2.

♦ Протестирован с рядом трансиверов Yaesu, Kenwood и iCom.

♦ Протестирован на совместимость с программами аппаратных журналов:

- MixW2

- N1MM Logger и N1MM Logger+

- Logger32

- UR5EQF - работает не полностью. В данной программе нет возможности использовать один и тот же последовательный порт одновременно и для CAT и для манипуляции сигналами PTT/CW.

♦ Работает со стандартными драйверами из поставки операционной системы.

Требования к системе

Настольный компьютер или ноутбук Pentium с USB 1.1- или USB 2.0-совместимым портом

Операционная система Windows 2000/XP/2003/Vista/7/8 (32- или 64-битная), Mac OS или Linux.

Дополнительно

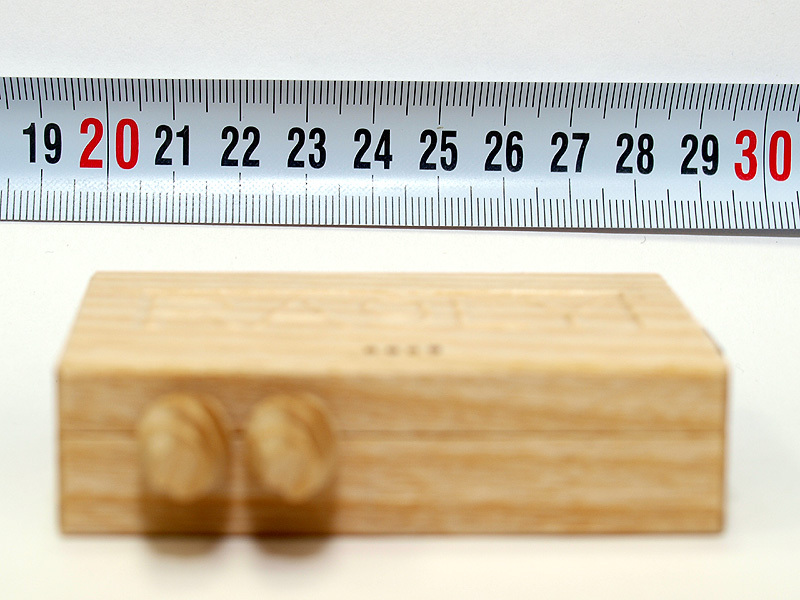

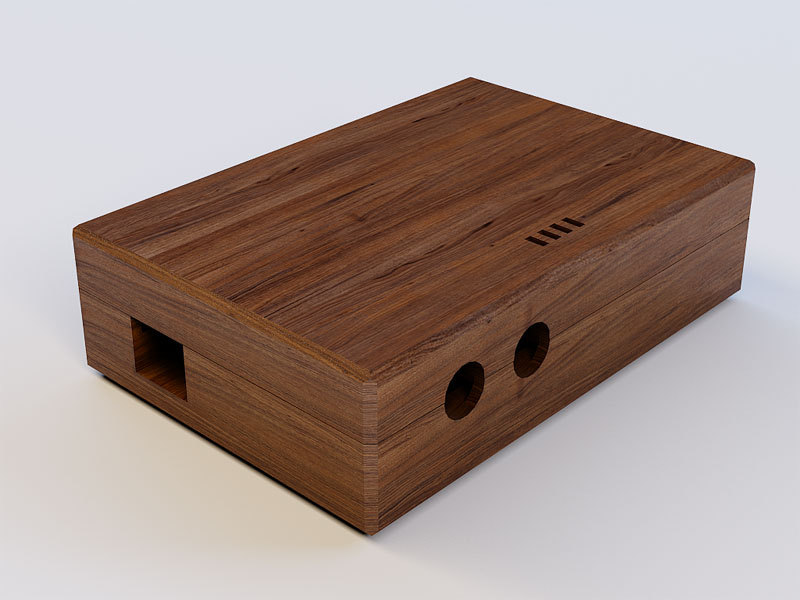

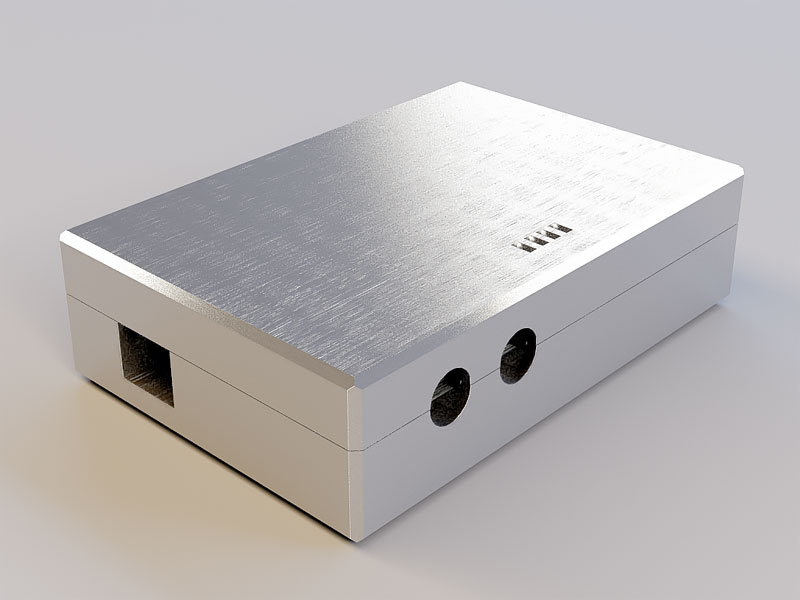

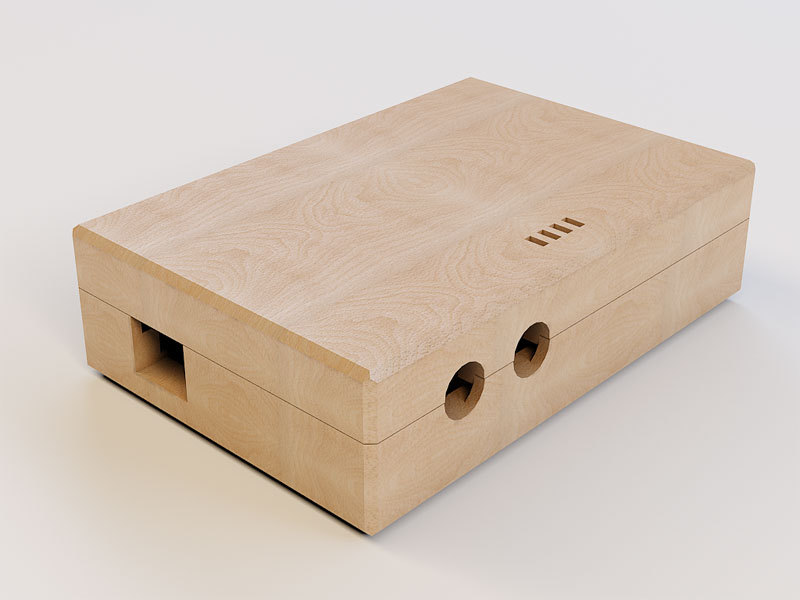

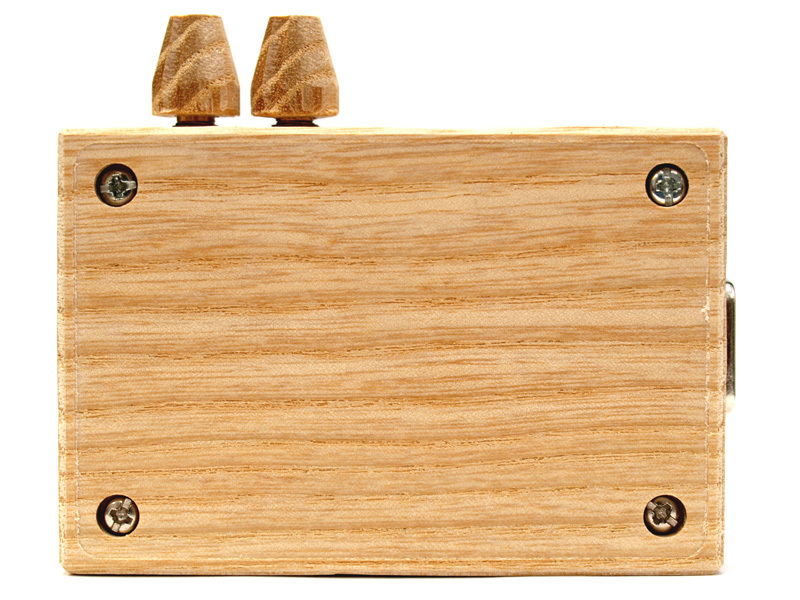

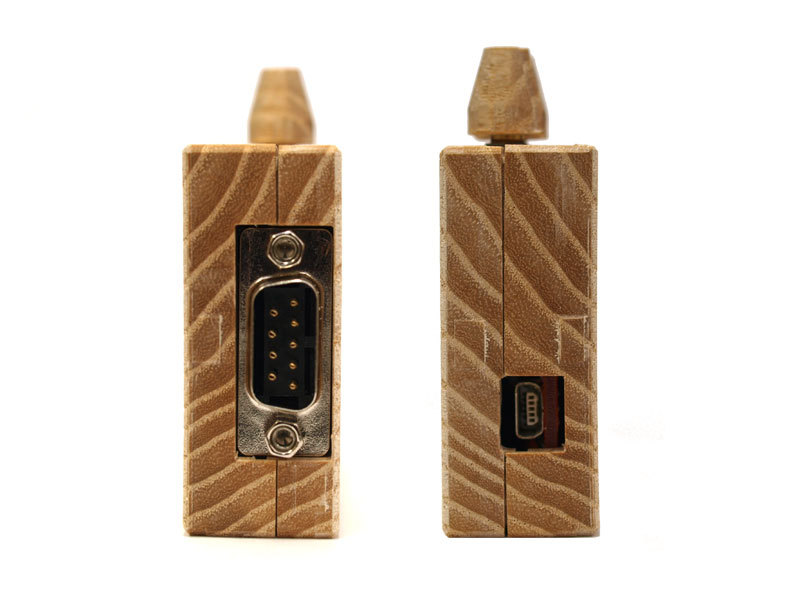

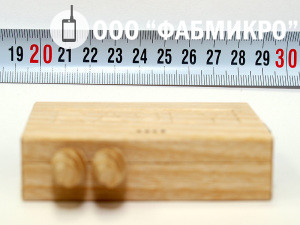

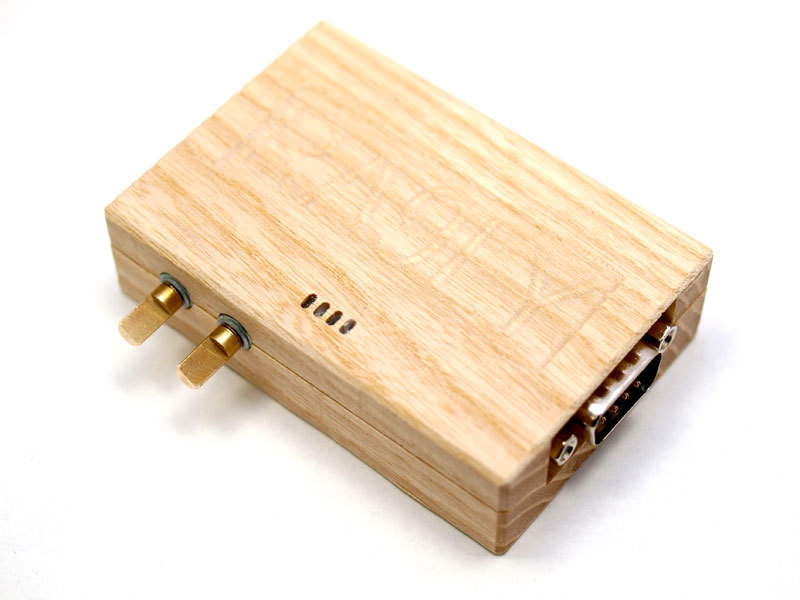

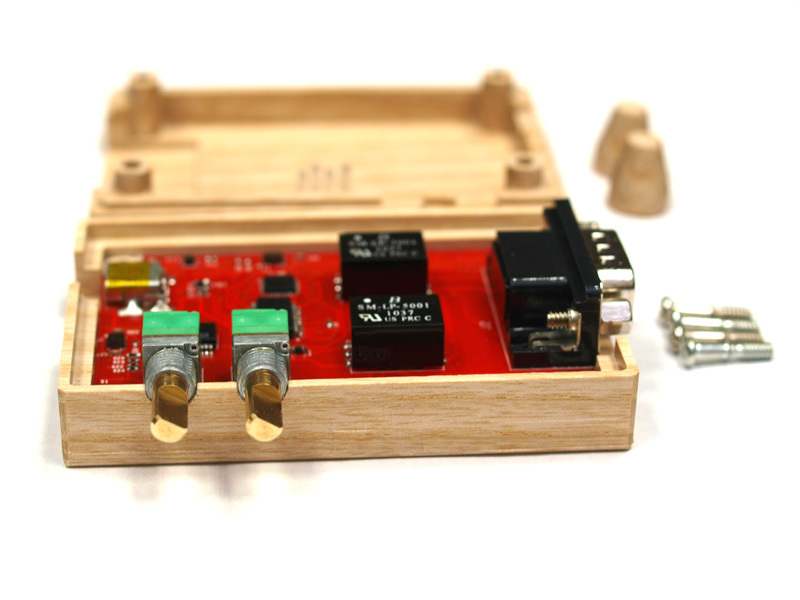

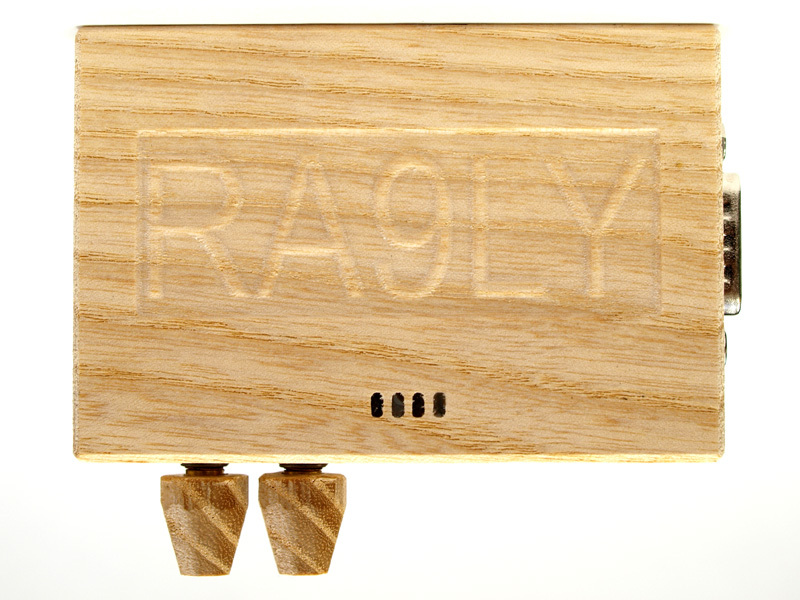

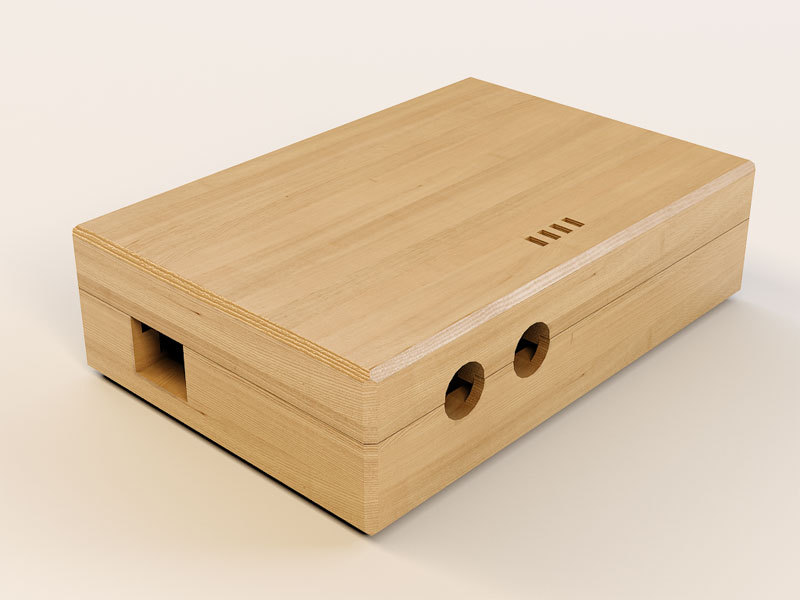

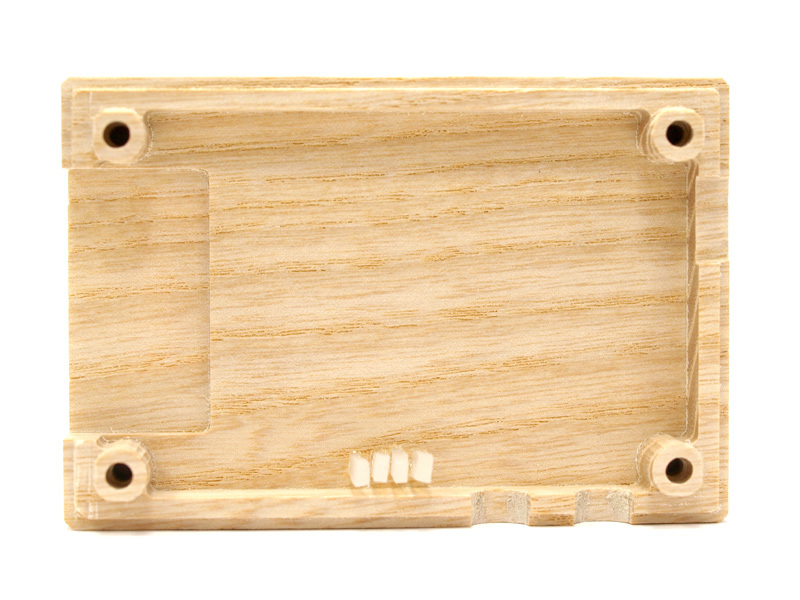

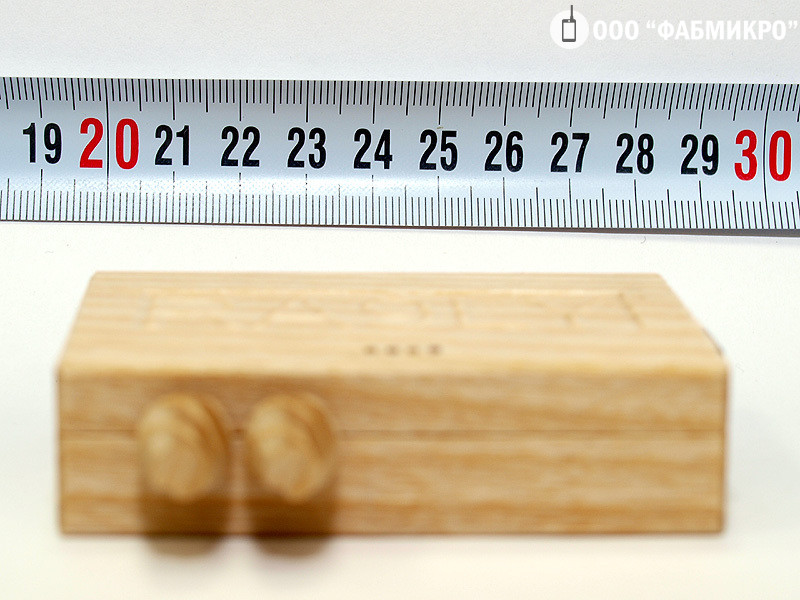

♦ Оригинальный дизайн корпуса фрезеруется на ЧПУ из дерева твердых пород (бук, дуб, ясень), возможна фрезеровка корпуса из анодированного алюминия.

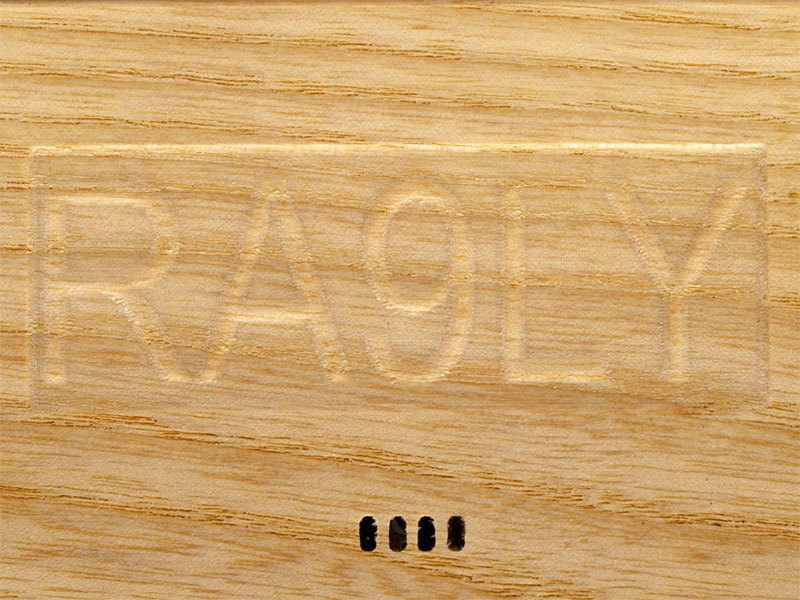

♦ Гравировка позывного сигнала или иного текста по желанию.

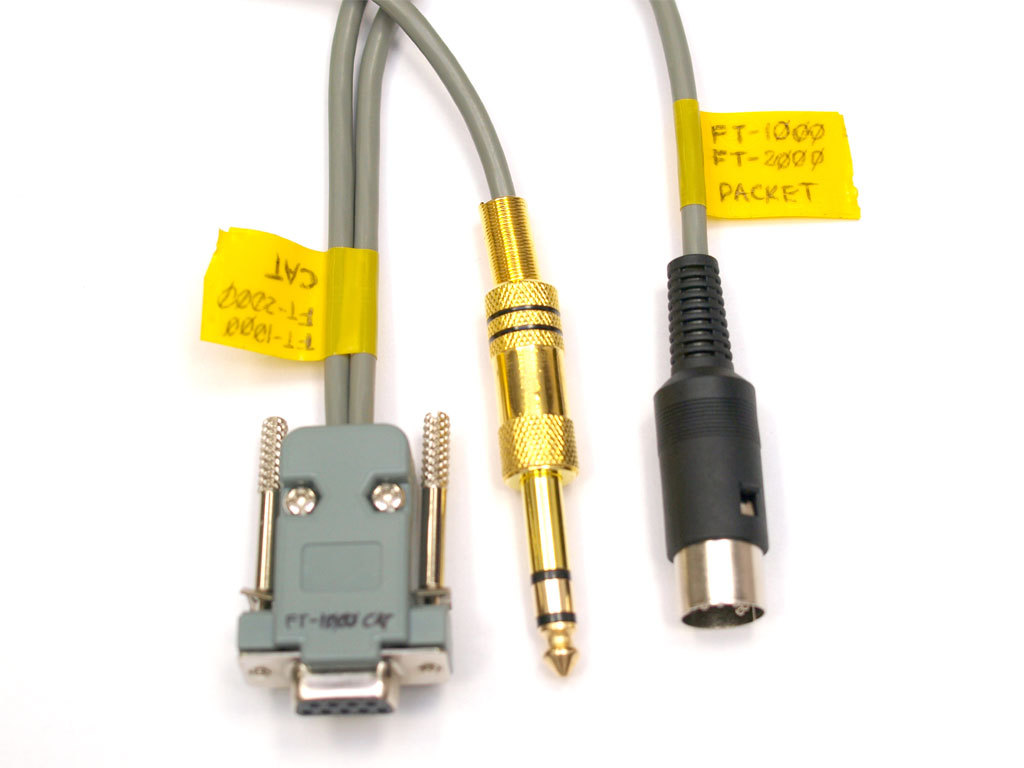

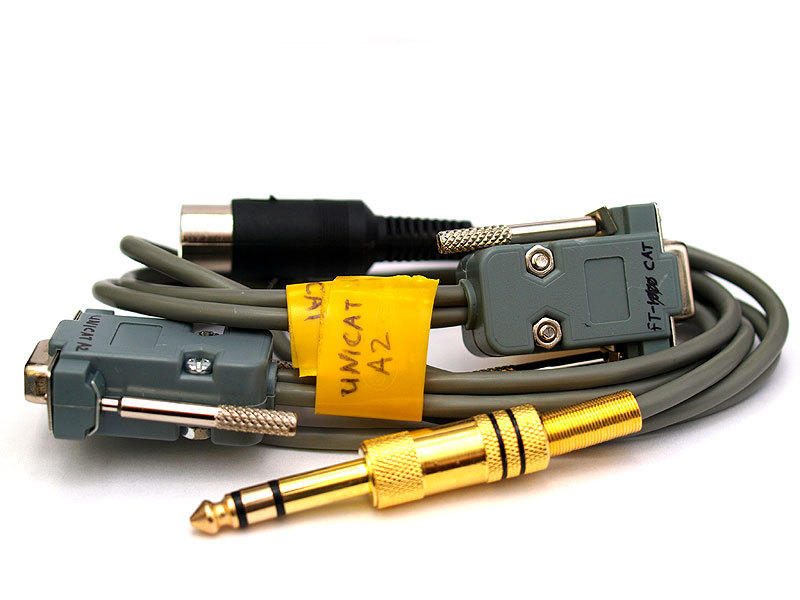

♦ Для каждой модели трансивера требуется изготовление специализированного кабеля сопряжения, который можно заказать отдель с устройством либо изготовить самостоятельно.

Скачать

Инструкция по эксплуатации

Утилита MProg 3.5 для настройки


Заказать CAT и аудио интерфейс любительской радиостанции

Продукт
UNICAT A2
8500 руб.
Кабель
Кабель для FT-600
1500 руб.
Кабель для FT-2000
1500 руб.
Кабель для FT-1000MP Mark IV
2000 руб.
Корпус

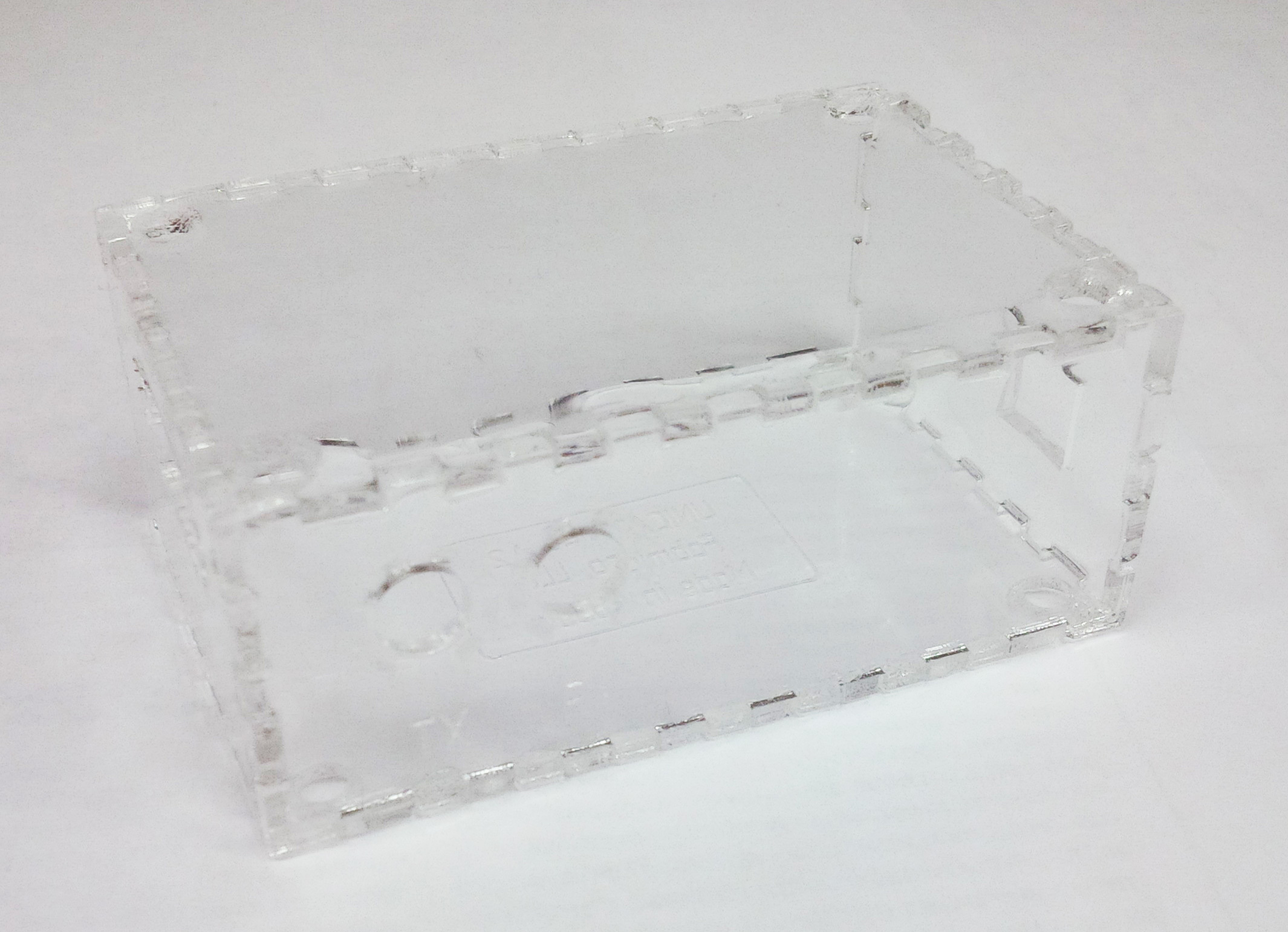

Корпус, плексиглас
500 руб.
Корпус, ясень
4000 руб.
Корпус, бук
4000 руб.
Корпус, дуб
4000 руб.

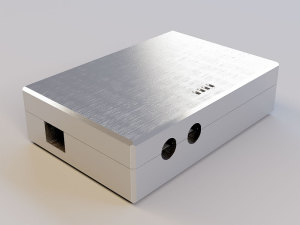

Корпус, алюминий
6000 руб.
Гравировка
Гравировка позывного
1000 руб.
