Система индивидуальной подачи СОЖ к каждому инструменту для станка Haas TL-1

Так повелось, что ЧПУ станки Haas TL-1 укомплектованные 4-х или 8-ми позиционной турелью не имеют нормально системы подачи СОЖ в место резания, по причине чего оператор вынужден постоянно останавливать цикл обработки и поправлять единственную "лейку" каждый раз после поворота турели, что бы поток СОЖ попадал куда следует. Поработав некоторое время на таком станкем мы решили радикальным обрабом исправить эту недоработку производителя станка.

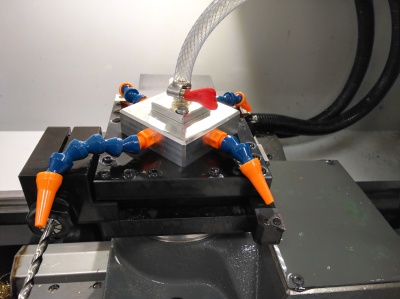

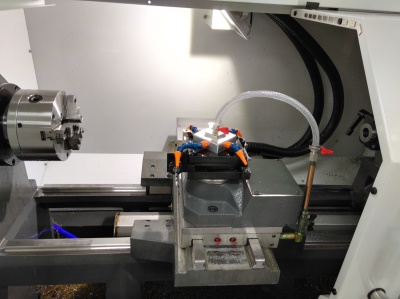

Разработанное нами нехитрое приспособление TL-1 HeadCrab легко монтируется сверху на турель, не препятствует смене инструмента и работе с ним. TL-1 HeadCrab состоит из алюминиевого корпуса внутри которого находятся четыре радиальных канала сходящихся в центре к латунной втулке в нутри которой находится латунный ниппель. В корпус с торцов ввинчиваются стандартные пластиковые настраиваемые "лейки", а к ниппелю сверху подается СОЖ гибким подводом. Ниппель свободно вращается во втулке, направляя поток СОЖ в один из четырех радиальных каналов.
