Устройство управления нагрузкой по RS-485/ModbusRTU

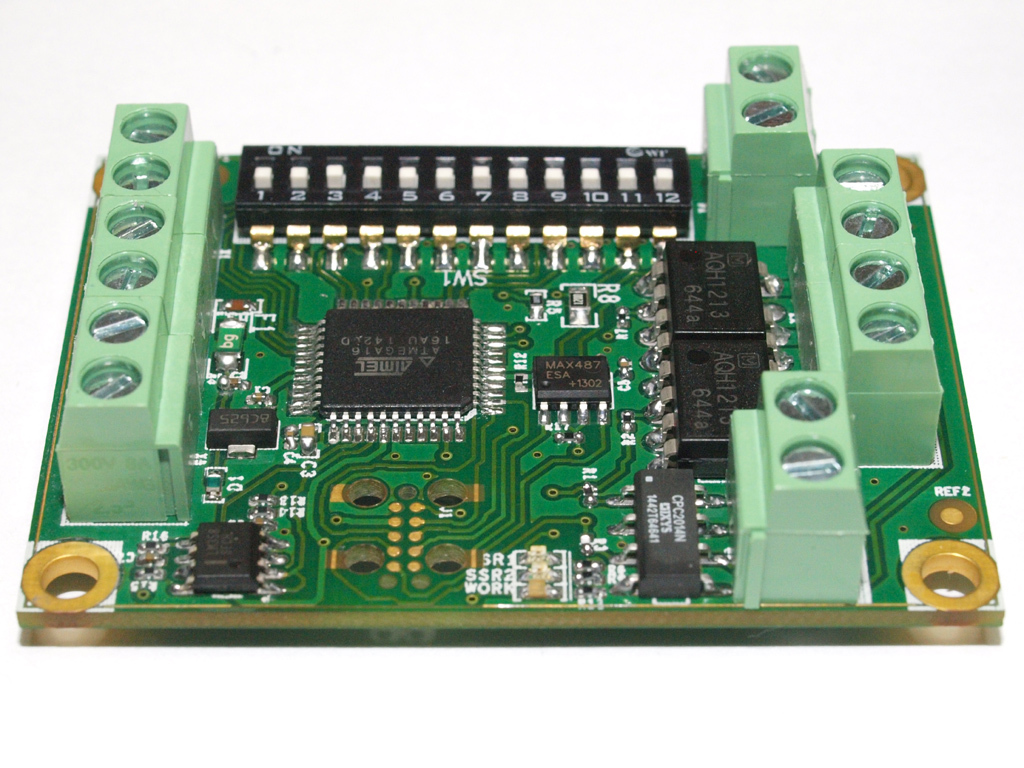

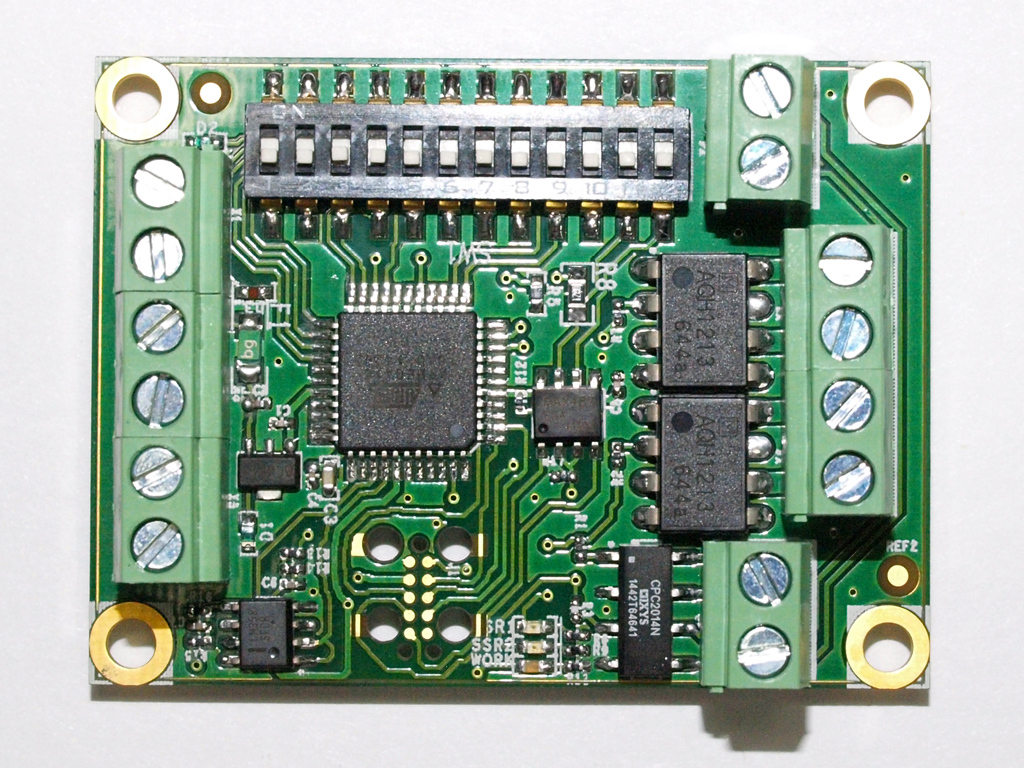

Устройство GROVEX A2 предназначено для управления высоковольтной (AC до 600В) и низковольтной (DC до 60В) нагрузкой по протоколу Modbus/RTU (RS-485), а так же считывания значений аналоговых датчиков и импульсных счетчиков (приборов учета).

Просмотреть видеоролик работы устройства GROVEX A2 коммутирующего питание на мощный светодиодный светильник.



GROVEX A2 имеет следующие входы:

1. Вход питания от +6В до +24В.

2. Входы A/B интерфейса RS-485, макс напряжение 12В.

3. Вход аналогового порта 1, измеряет напряжение от 0..12В

4. Вход аналогового порта 2, измеряет напряжение от 0..12В

Выходы:

1. Силовой опто-симисторный выход 1 для переменного тока (AC), макс напряжение коммутации 600В, допустимый средний ток 0.6А, максимальный пиковый ток 1.2A.

2. Силовой опто-симисторный выход 2 для переменного (AC), макс напряжение коммутации 600В, допустимый средний ток 0.6А, максимальный пиковый ток 1.2A.

3.  Слаботочный опто-транзисторный выход 1 для постоянного тока (DC), максимальное напряжение коммутации 60В, максимальный допустимый ток 0.12А

4.  Слаботочный опто-транзисторный выход 2 для постоянного тока (DC), максимальное напряжение коммутации 60В, максимальный допустимый ток 0.12А

5. Начальная настройка устройства GROVEX A2 производится путем установки положений DIP переключателе, в том числе DIP переключателями устанавливается:

- Адрес устройства на шине RS-485 (0-256). Фактически на одной шине может быть не более 128 устройств, что обусловлено внутренним сопротивлением приемника.

- Скорость передачи данных по шине RS-485. Поддерживаются следующие скорости передачи: 9600, 38400, 57600 и 250000 бод.

- DIP переключателями подключает или отключает резистор подтяжки 560 Ом и резистор терминатор 110 Ом.

Учет  импульсов

      Входные аналоговые порты 1/2 могут быть настроены на учет импульсов для считывания показаний бытовых и промышленных приборов учета. Для этого необходимо задать значение порога срабатывания в регистрах хранения REG_INPORT1_ADC_THRESHOLD и REG_INPORT2_ADC_THRESHOLD. При превышении напряжения на входе порта выше порога срабатывания, GROVEX A2 увеличивает (инкрементирует) значение соответствующего счетчика на единицу. Считывание значения счетчиков (количество накопленных импульсов) производится путем считывания регистров хранения REG_INPORT1_ADC_COUNT и REG_INPORT2_ADC_COUNT.

Скачать:

Инструкция по эксплуатации
