Программируемое полноцветное светодиодное табло 24x9

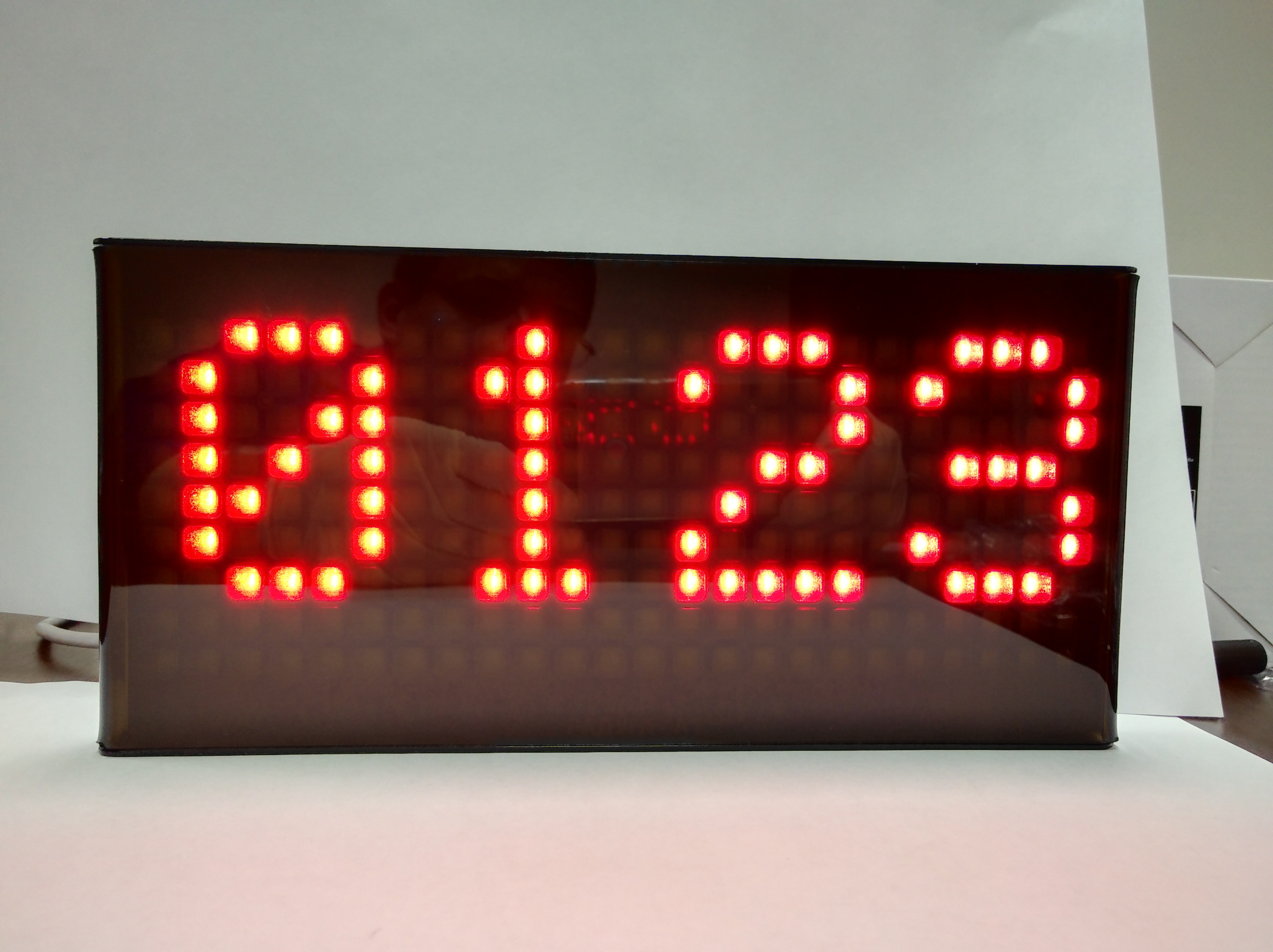

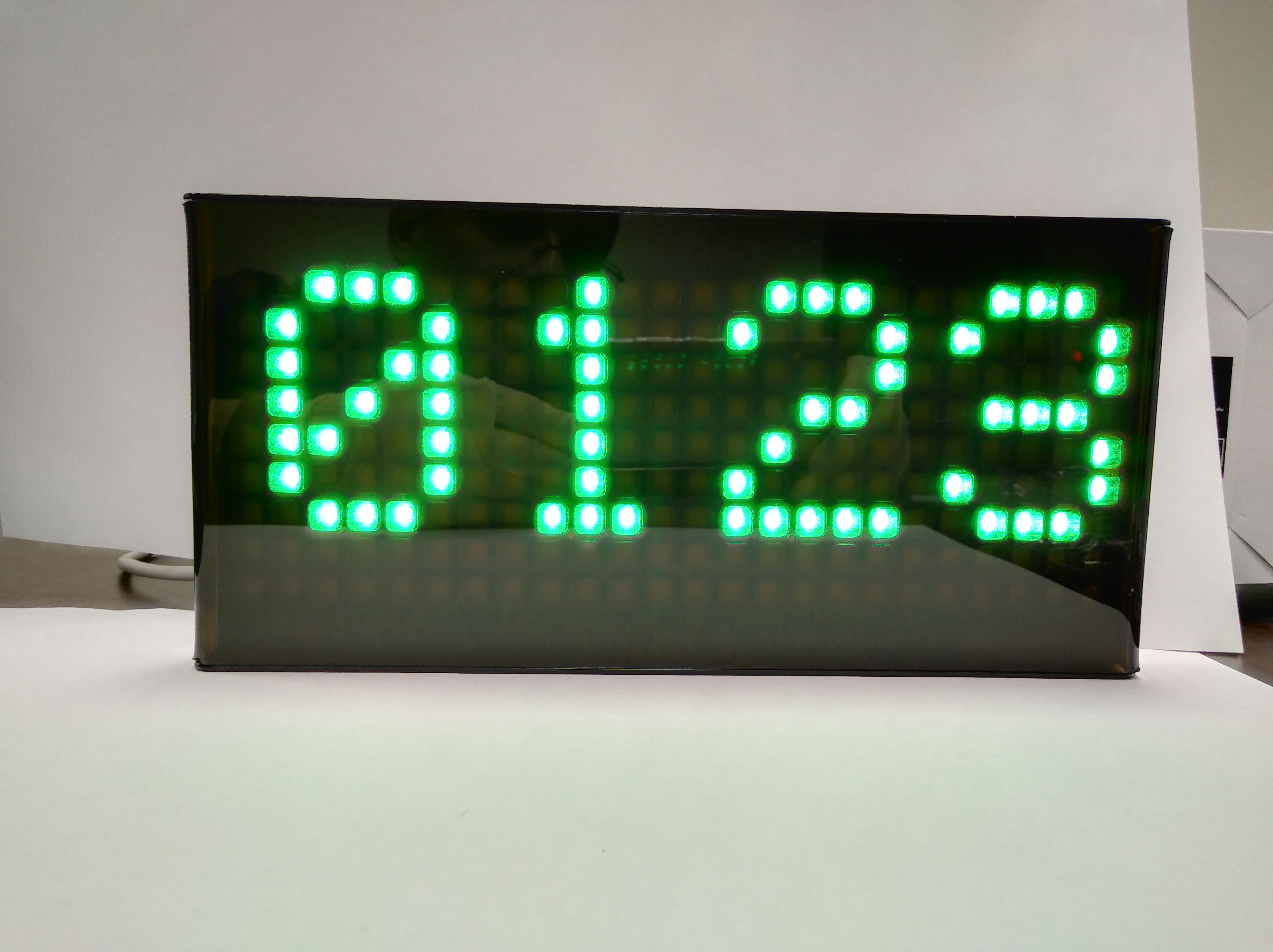

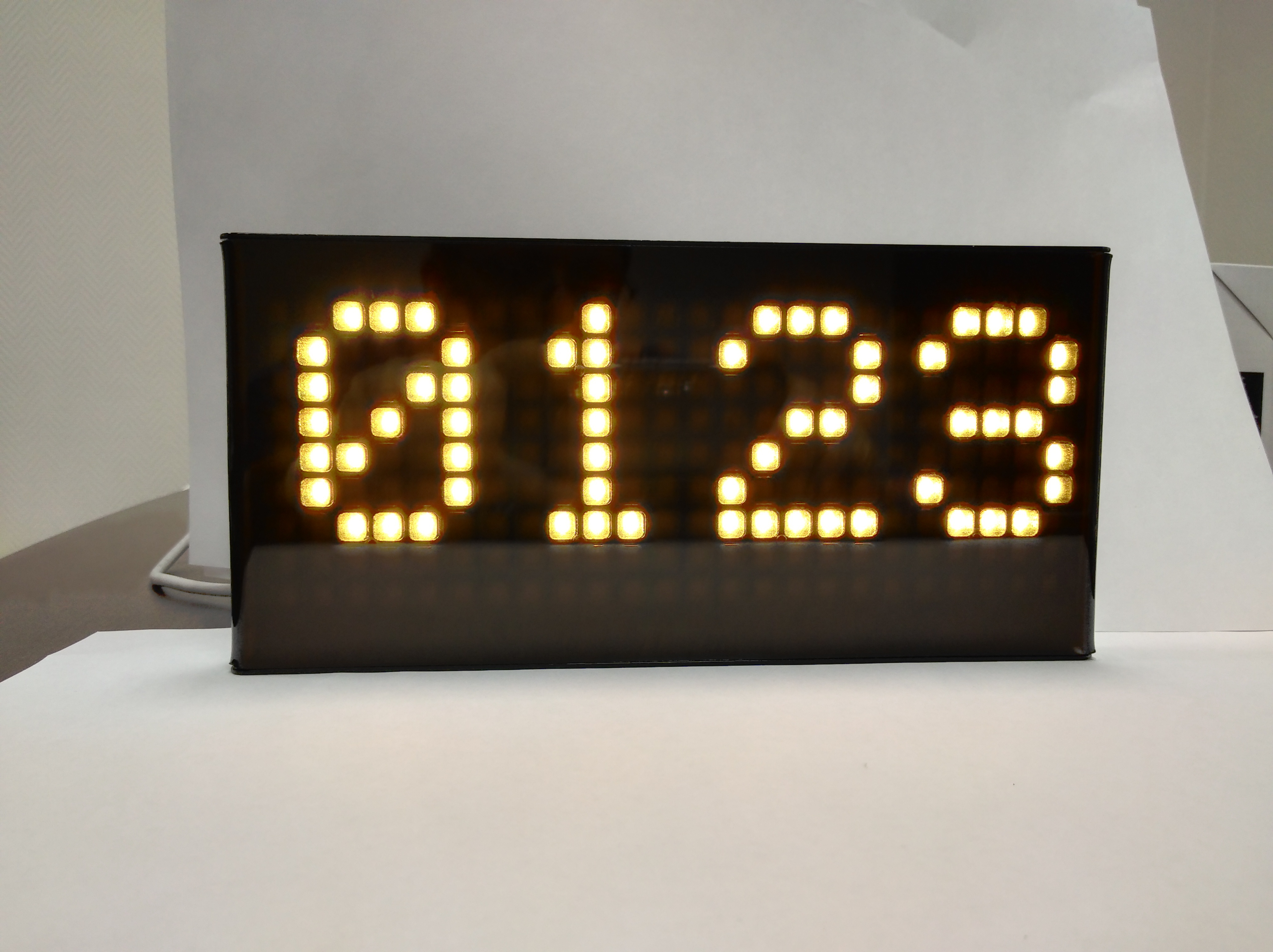

            Устройство РАДУГА версия А1 представляет собой многофункциональное полноцветное программируемое светодиодное табло разрешением 24x9 пикселей (светодиодов), позволяющее отображать информацию как в символьном (4 знакоместа) так и в графическом виде, в статическом режиме или режиме непрерывного скроллинга ("бегущая строка"). Каждый пиксель может быть представлен одним из 16млн комбинаций красного, зеленого и синего цвета (RGB 24 бит).

            Данное светодиодное табло предназначено для эксплуатации преимущественно в помещении в составе систем электронных очередей, систем оповещения, информационных указателей, а также для построение модульных систем типа "бегущая строка".

Спецификация устройства РАДУГА А1

- Светодиодное поле: 24x9.

- Количество отображаемых цветов: 16млн (RGB24).

- Размер пикселя: 8x8мм с зазором 2мм.

- Встроенный шрифт: 6x8 пикселей, кириллический (CP1251) с расширенным набором спецсимволов.

- Габариты устройства: 260x125x17мм.

- Напряжение питания: 5...17В (DC).

- Потребляемый ток: 0.25...8А @ 12В, зависит от настройки яркости и числа одновременно засвечиваемых пикселей.

- Интерфейс: RS-485/ModbusRTU.

- Скорость в порту: 9600 ... 250000 бод.

- Разъём интерфейса: RJ-45.

- Аудио интерфейс: 1 Ватт/  8 Ом, клеммники.

- Разъём питания: RJ45, либо клеммники.

- Материал и цвет корпуса: алюминий, полимерная окраска в RAL 9005 в сочетании с алюминием имеет "бронзовый" отлив.

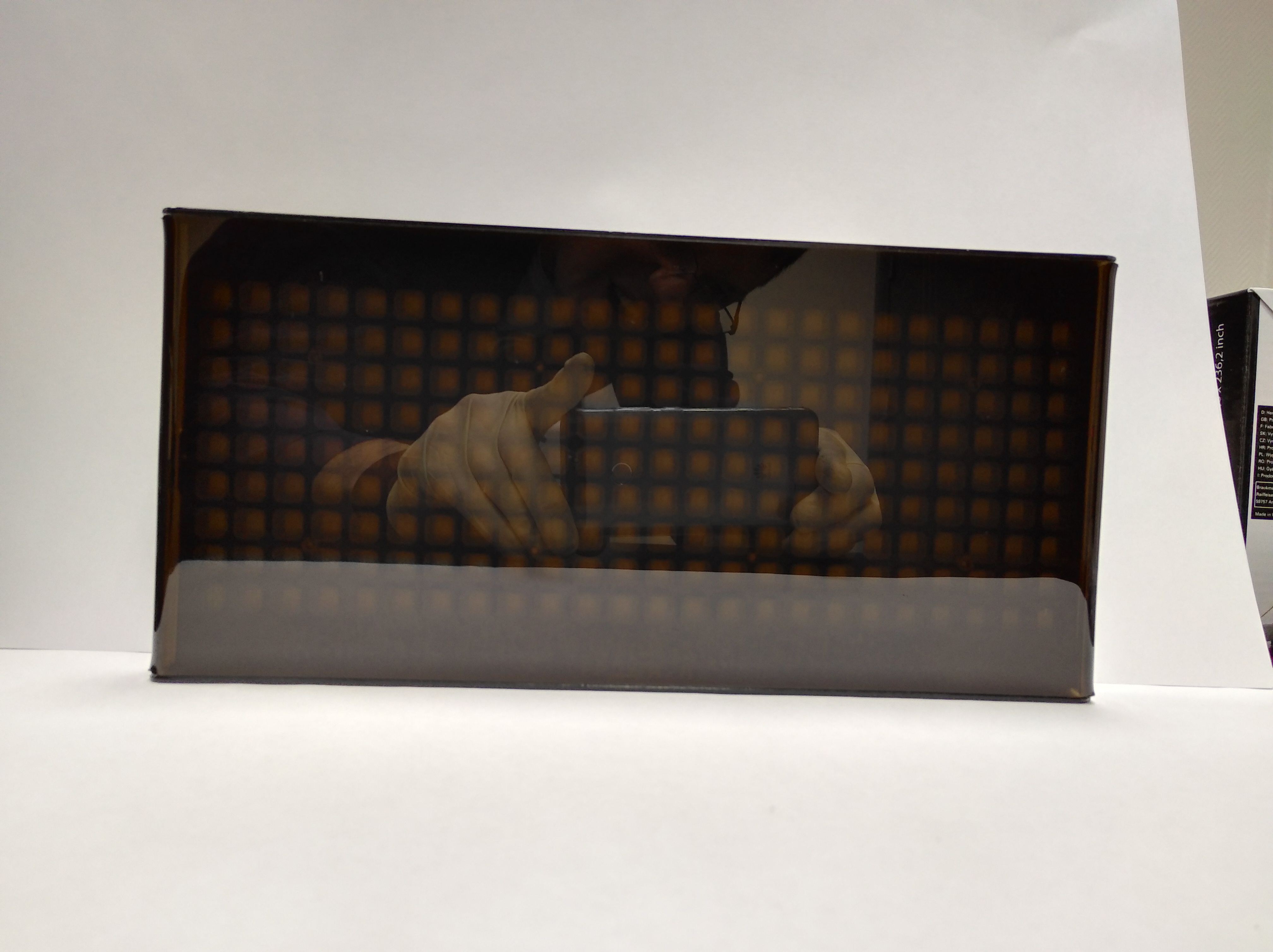

- Материал и цвет линзы: акрил 3мм, цвет "бронза".

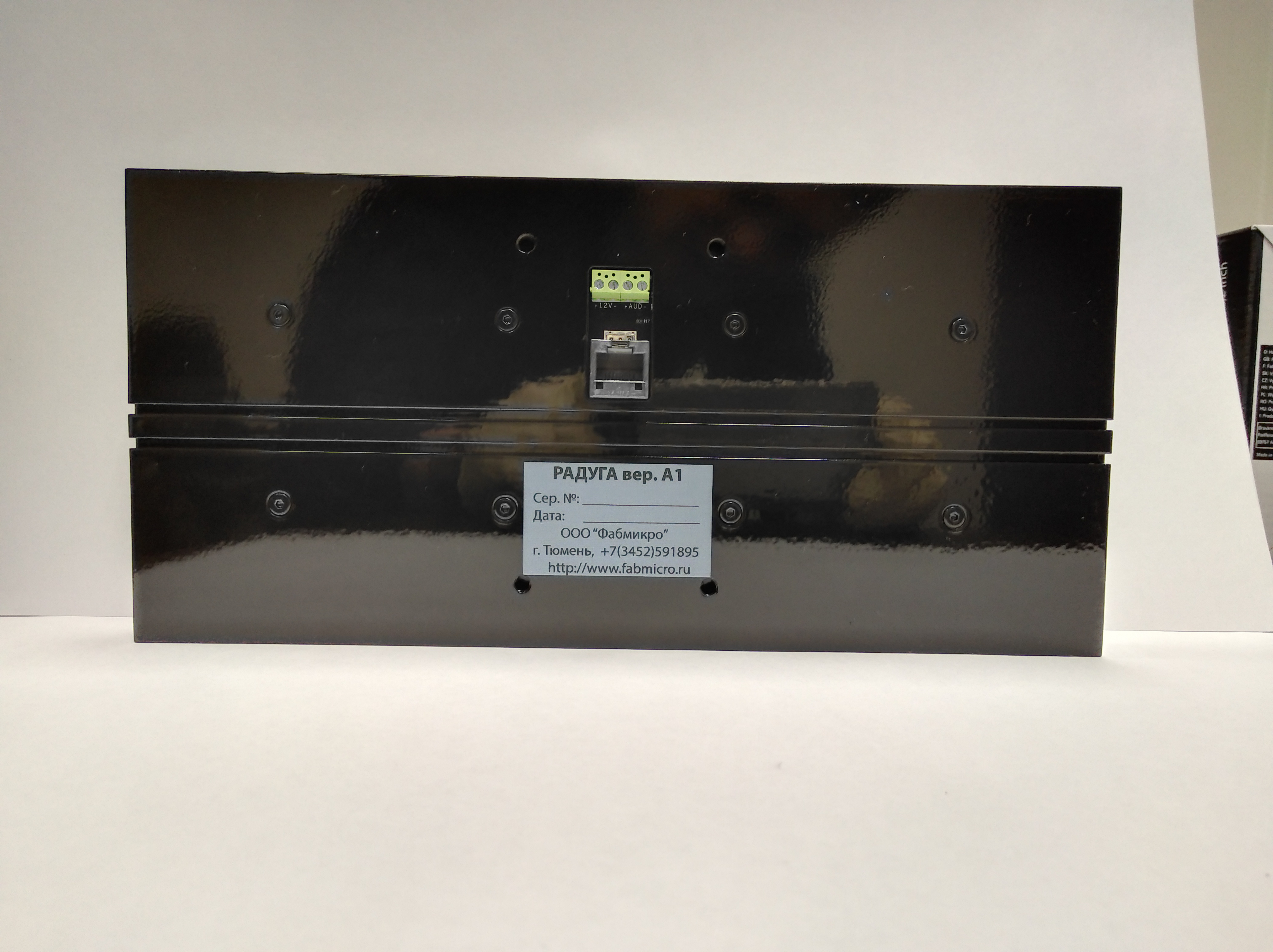

- Способ крепежа: 4 отверстия М5 на задней стенке, по 2 отверстия M3 на нижнем и верхнем торцах.

 Отличительные особенности устройства РАДУГА А1

♦ Светодиодное табло построено на базе мощного 32-х битного микроконтроллера STM32F4, имеет встроенную real-time операционную систему (GroveOS), предоставляющую  пользователю возможность создавать и исполнять свои приложения (на языки C/C++) с целью визуализации различных спецэффектов, а также для решения специфических задач отображения информации.

♦ В данном светодиодном табло применена схема коммутации светодиодов обеспечивающая непрерывное свечение всех 216 пикселей светодиодного полотна, что позволяет достичь высокой яркости свечения  и полностью устранить эффект мерцания свойственный светодиодным табло построенным по принципу построчного сканирования.

♦ Плавное управление яркостью свечения (256 градация) может быть использовано для ограничения потребляемой мощности и уменьшения тепловыделения.

♦ Шрифты загружаемые и сохраняемые во внутреннюю файловую систему.

♦ Встроенный кириллический шрифт на 256 символов с богатым выбором спецсимволов.

♦ Гибкая настройка параметров отображения информации, сохраняемые в энергонезависимую память.

♦ Настройки параметров порта RS-485: скорость передачи, четность, число стоп-бит, адрес устройства на шине ModbusRTU.

♦ Отображаемый текст длиной 3078 символов или графическое изображение (bitmap) размером 3078 байт.

♦ Программируемые скорость и направление скроллирования изображения, возможность одновременного скроллирования по оси X и Y, как текста, так и графического изображения.

♦ Переворот (отображение) изображения по горизонтали и по вертикали, что позволяет использовать табло в любом положении.

♦ Встроенный усилитель звуковой частоты, позволяющий подключать к табло громкоговоритель мощностью до 1Ватт (8 Ом) и проигрывать на него звуковые (PCMU) файлы.

♦ Встроенная файловая система объемом 512кбайт для хранения загружаемых шрифтов, графических изображений, звуковых файлов, исполняемых программ.

♦ Широкий набор регистров RS-485/Modbus, позволяющий скачивать и загружать файлы во внутреннюю файловую систему (TFS), исполнять приложения на табло, изменять настройки "на лету".

Информация для заказа

Минимальная партия для заказа: 50 шт.

Срок изготовления заказа: 8-10 недель.

Документация и программное обеспечение

Уинструкция по эксплуатации (RUS) изделия РАДУГА А1

Утилита для настройки и тестирования (rainbow_a1_tool.pl)

Модуль NetRTU.pm

Модуль NetRTUClient.pm
