Шестиканальный импульсный источник питания с управлением по Modbus/RTU

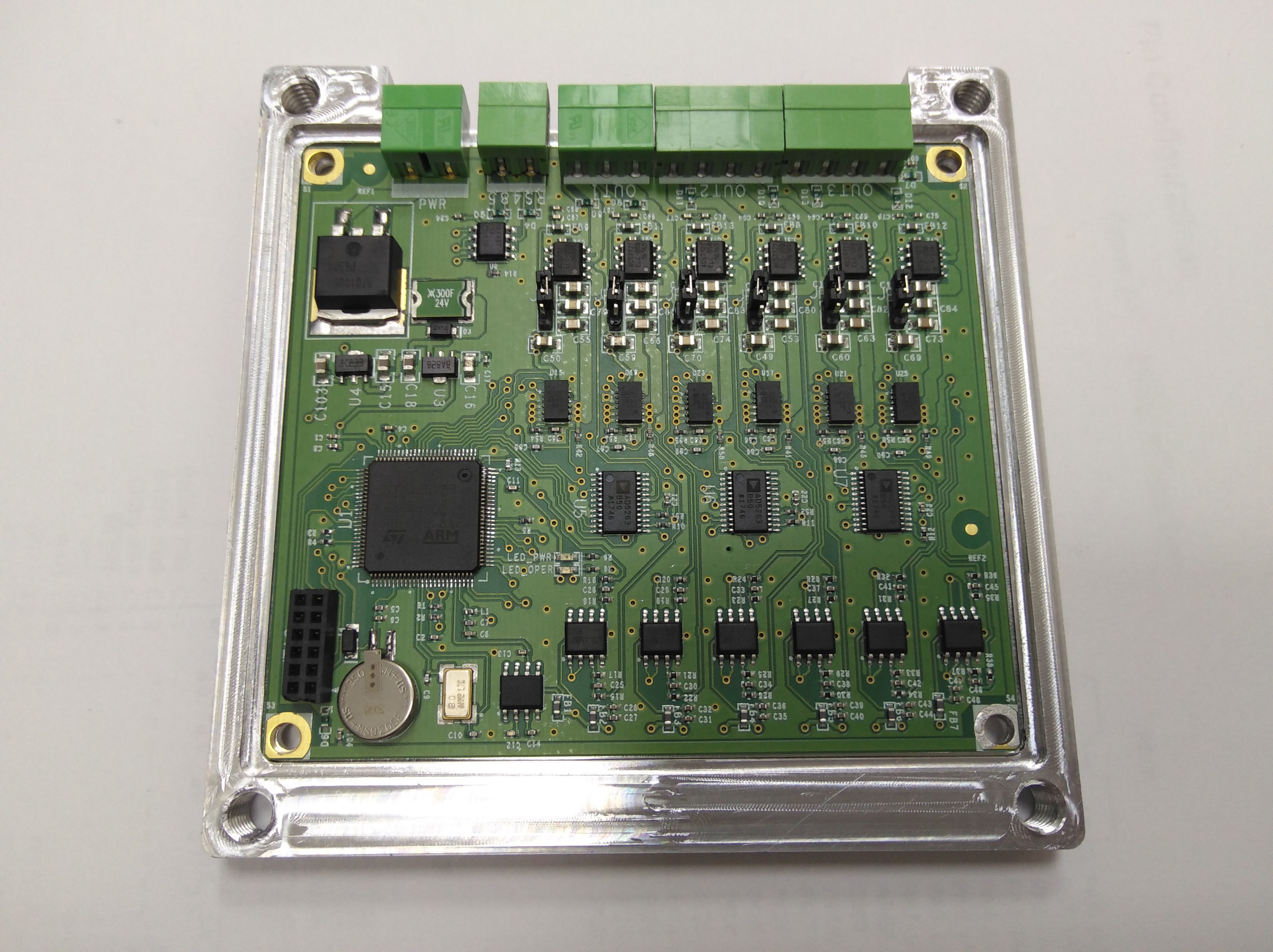

Компактный импульсный источник питания SmartPWR6 содержит шесть импульсных DC/DC пребразователей MPM3630, каждый из которых независимо управлается микроконтроллером STM32F4 посредством высокоскоростных цифровых потенциометров. Все шесть каналов снабжены датчиками тока и напряжения. Все это позволяет формировать на выходе каждого канала напряжение произвольной формы, осуществлять контроль перегрузок, регулировать напряжение в зависимости от нагрузки.

Все шесть каналов имеют идентичные характеристики:

- Максимальное выходное напряжение: 12В.

- Максимальный отдаваемый ток: 2А @ 12В.

- Точность регируливания по напряжениею: +/- 10мВ.

- Точность регулирование по току: +/- 10мА.

- Уровень пульсаций: 50мВ или 10мВ при включении дополнительного выходного конденсатора большой емкости (перемычка на плате).

- Эффективность DC/DC преобразователей: 88%.

- Время реакции на перегрузку: 10 мс.

- Входное напряжение питания SmartPWR6: 7В - 16В.

Суммарный отдаваемый ток по всем каналам не должен превышать 9А.

Все каналы имеют общий минус!

Для каждого из шести каналов независимо поддерживаются следующие пять режимы работы:

1) регулирование с постоянным напряжением;

2) регулирование с постоянным током;

3) прямоугольное напряжение с заданной амплитудой, частотой, фазой и скважностью;

4) синусоидальное напряжение с заданной амплитудой, частотой и фазой.

5) нерегулируемое постоянное напряжение.

На режимах 1,2,3 и 4 предусмотренно аварийное отключение канала при превышении по напряжению и по току (OVP и OCP).

Частота тока для режимов с 3 и 4 может быть задана в диапазоне от 10Гц до 4000Гц.

Управление источником питания осуществляется по протоколу Modbus/RTU (RS-485). Обширный набор регистров Modbus позволяет программно включать, выключать и конфигурировать каждый канал независимо, считывать текущие значения тока и напряжения (RMS), устанавливать пороги срабатывания для OVP и OCP.

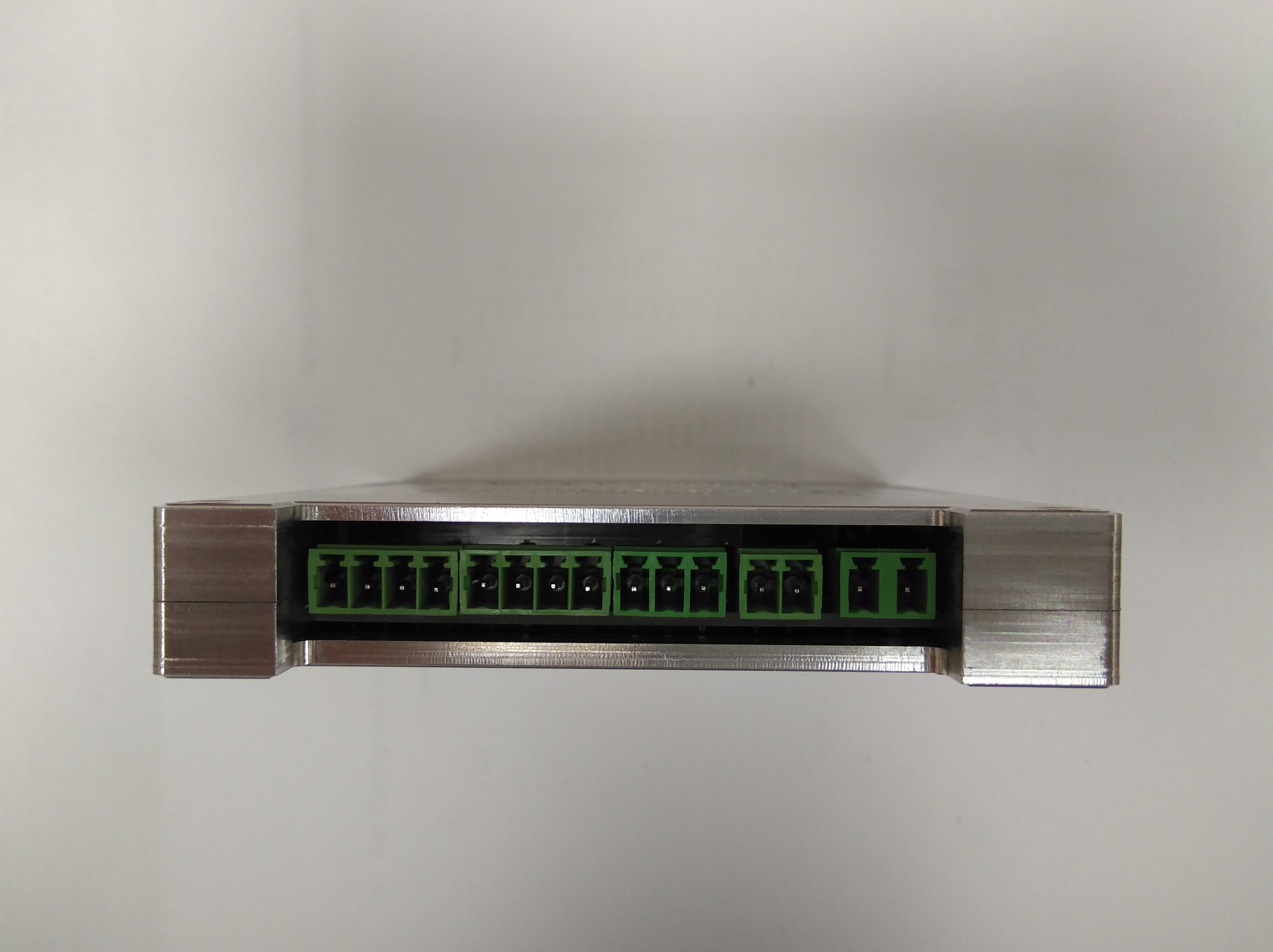

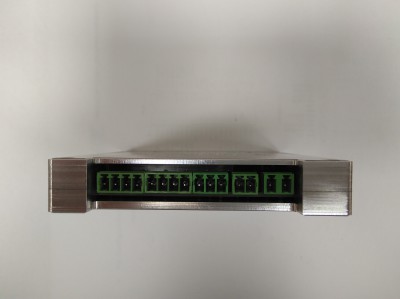

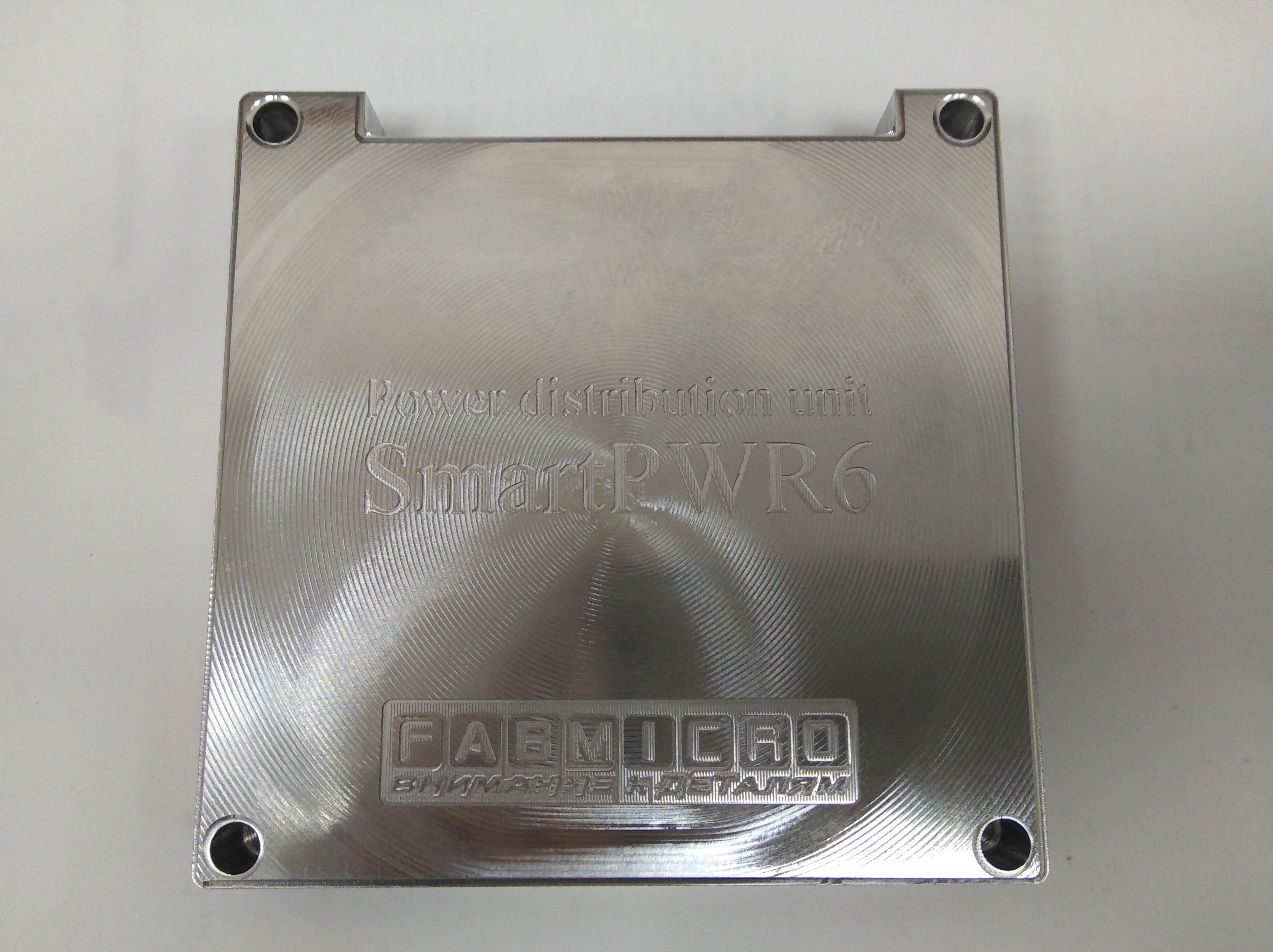

Источник питания SmartPWR6 поставляется в компактном алюминиевом корпусе (IP44) габаритами 100x100x18мм с четырьмя крепежными отверстиями под резьбу M6, что облегчает его установку в лабоработрных или испытательных стендах, производственных установках АСУТП.

Для снижения уровня ЭМ помех, повышения устойчивости к статическим разрядам, а так же для для увеличения точности внутренних измерителей тока и напряжения, корпус источника питания должен быть соединен с линией защитного заземления (PE).
