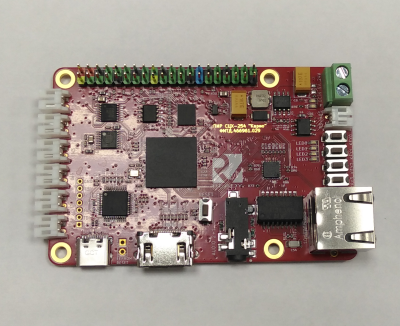

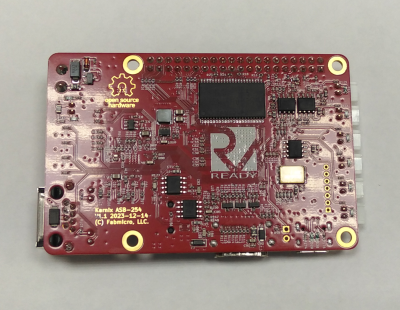

Отладочная плата ПИР СЦХ-254 "Карно"

ТНВЭД: 8471500000

ОКПД-2: 26.12.10.000

КТРУ: 26.12.10.000-00000001

ФМТД.466961.029

Плата разработчика "Карно" спроектрована на основе микросхемы ПЛИС Lattice ECP5 и предназначена для синтеза цифровых схем и их тестирования. На плате может быть собран полноценный микроконтроллер для управления промышленными устройствами. В качестве демонстрации мы интезировали средствами ПЛИС полноценный микроконтроллер с вычислительным ядром RISC-V (VexRiscV с тактовой частотой 60 МГц), контроллером FastEthernet и контроллером интерфейса HUB75. Через HUB75 к плате может быть подключена светодиодная матрица формата 80x40, каждый пиксель матрицы имеет три цвета (RGB светодиод). На ядре RISC-V запускается программное обеспечение реализующее программный протокол Modbus over IP/UDP Modbus/UDP), через который ножно обновлять изображение выводимое на светодиодную матрицу, а также выводить данные на каналы АЦП, т.е. генерировать звук.

Плата "Карно" спроектированная в САПР KiCAD 7 и является полностью открытым проектом (OSHW). Цифровая аппаратура ПЛИС разработана на языке SpinalHDL и синтезирована с помощью open source toolchain Yosis / NextPNR. Программное опеспечения для ядра RISC-V написано на языке C с использованием облегченного TCP/IP стека lwIP. Объём машинного кода - 75КБ, размещается в синтезируемой RAM.

Спецификация платы "Карно" ПИР СЦХ-254:

- RPi3 form factor board with 40pin head connector

- Lattice ECP5 25K FPGA, RISC-V ready

- SRAM 16x256 KBits (512 KB)

- NOR flash 128 MBits for FPGA configs

- EEPROM 1Kbits (128 bytes) for user settings

- Ethernet 10/100Base-TX

- RS-485 transceiver

- HDMI connector directly connected to FPGA

- SPI DAC 4 channels (2 for audio)

- SPI ADC 4 channels + 1 mic in

- 4 keys and 4 LEDs

- 4 pin audio jack connected to DAC/ADC

- Built-in FT2232D based programmer

Ссылки:

1. Проект ПИР СЦХ-254 "Карно" в САПР KiCAD

2. Программное обеспечение

3. Демонстрационное видео

4. Схема электрическая принципиальная (PDF)

5. Схема расположения разъемов (SVG)

6. Паспорт на изделие ПИР СЦХ-254 "Карно"
